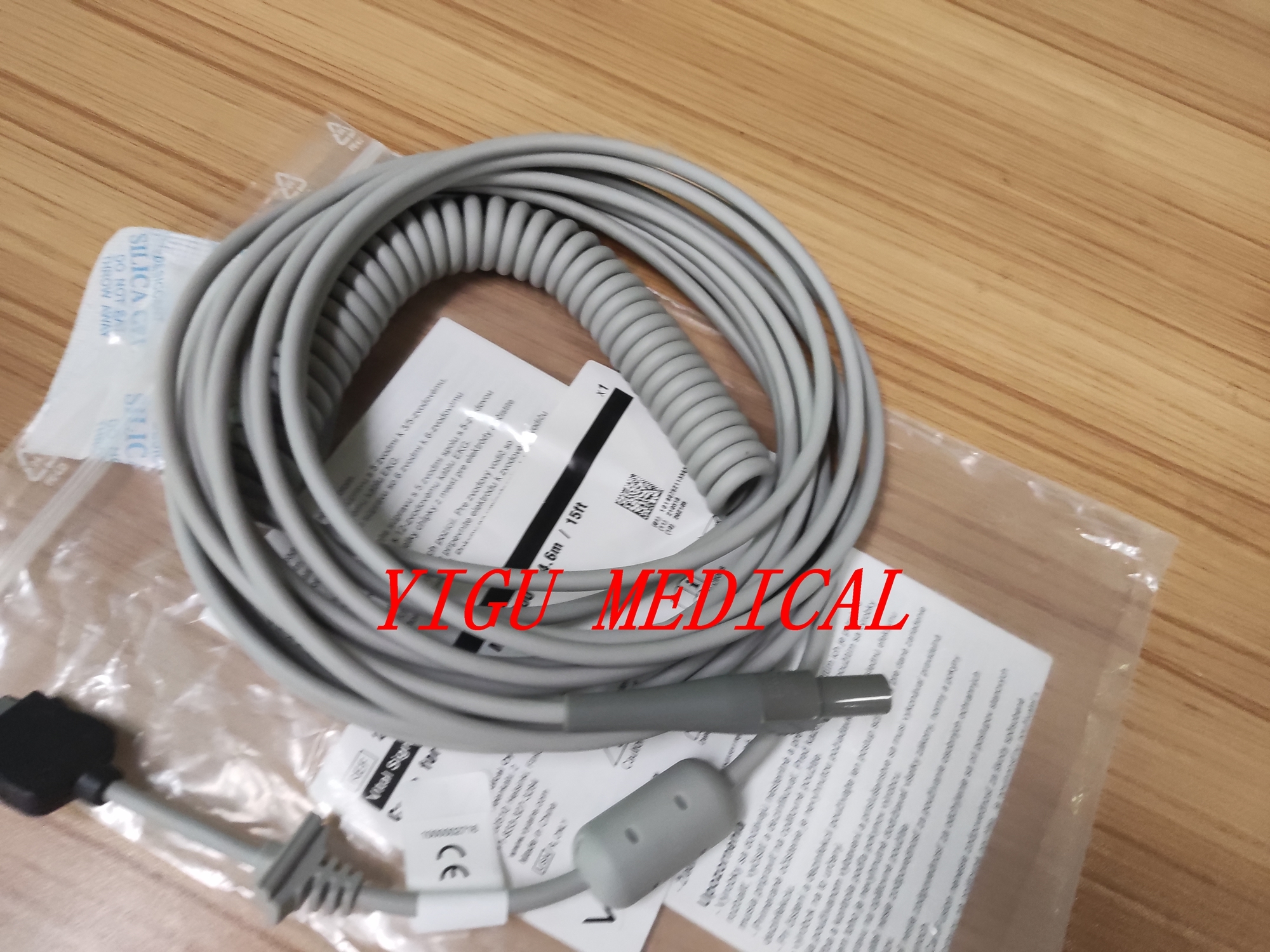

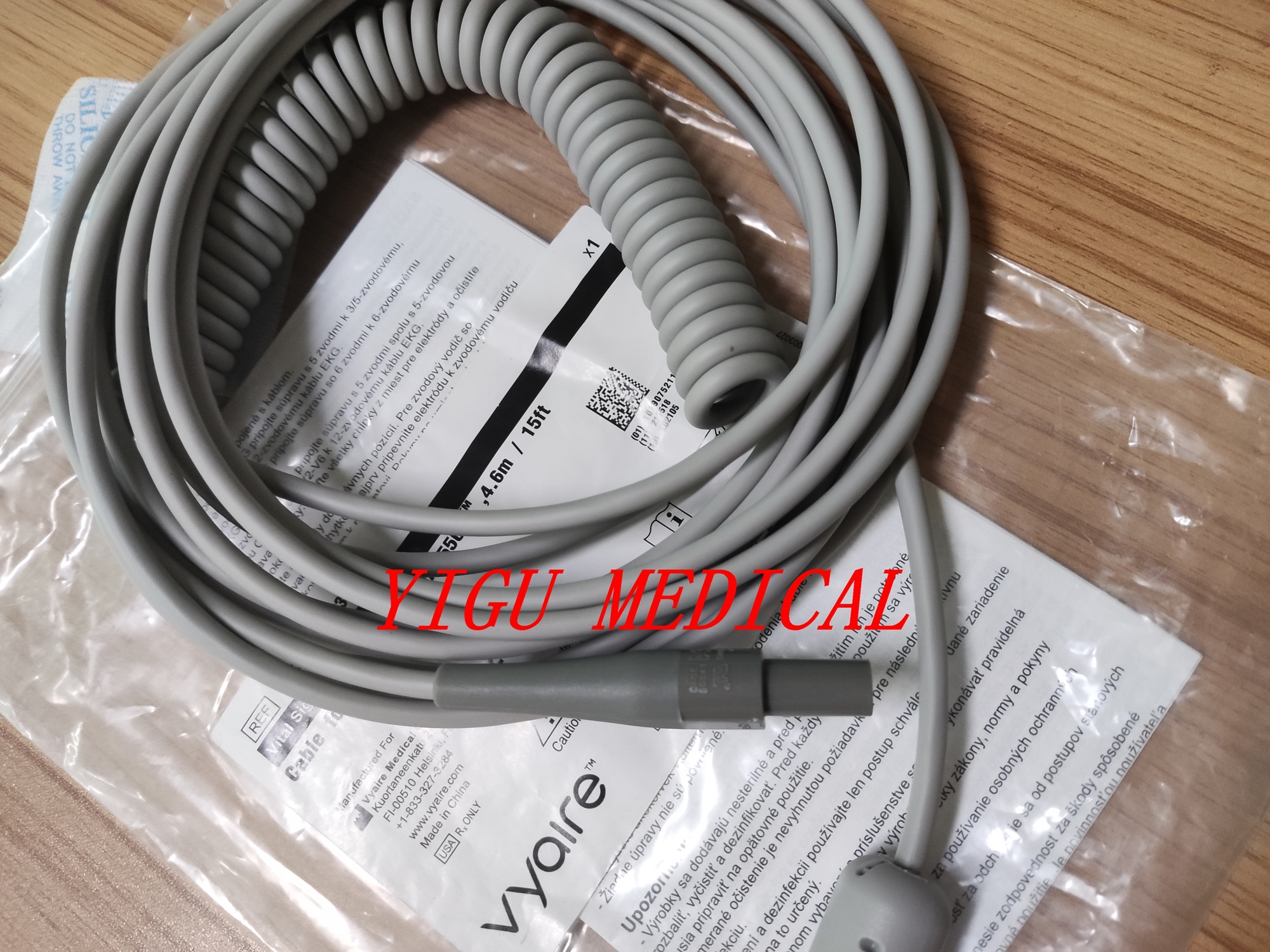

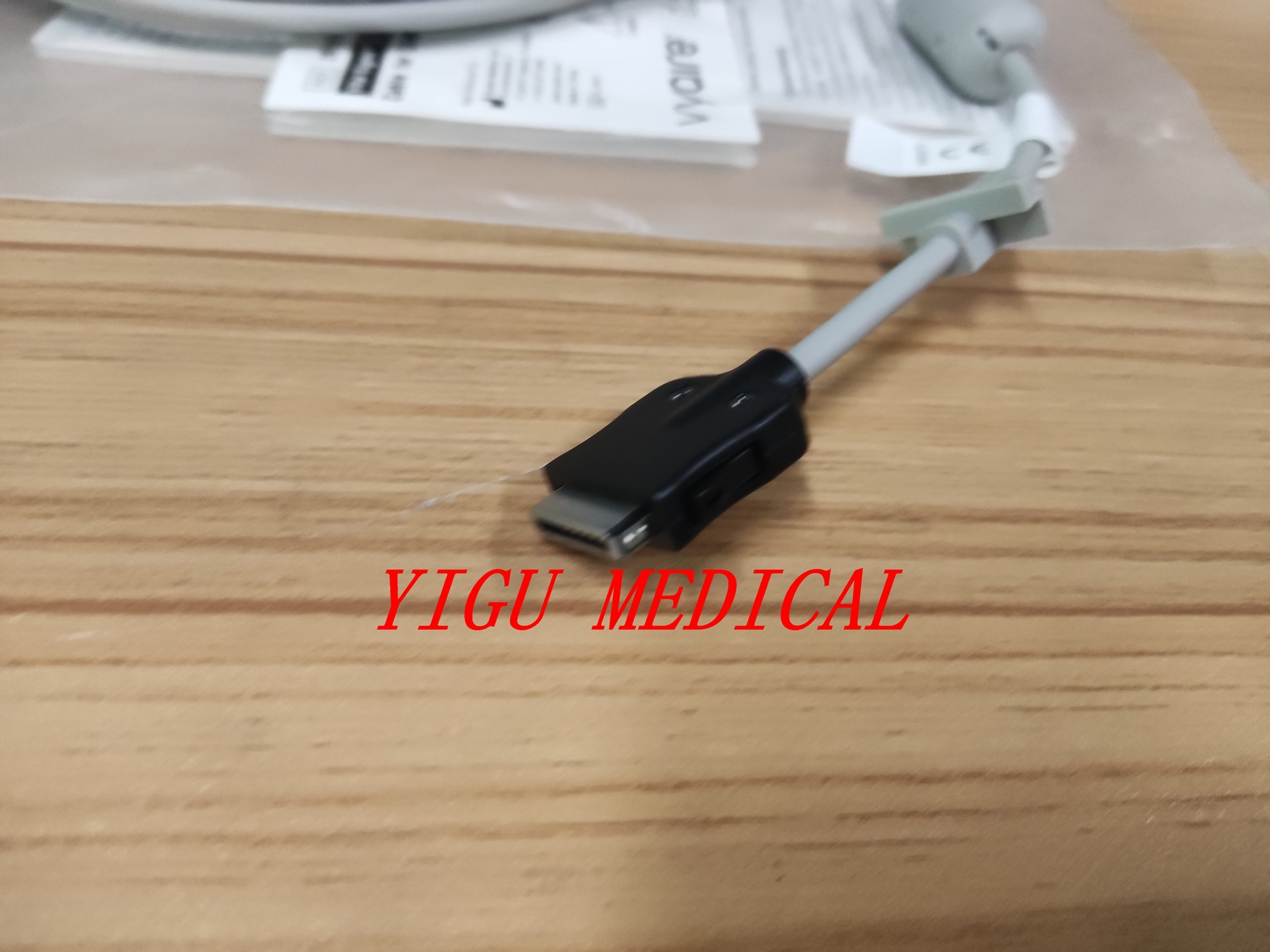

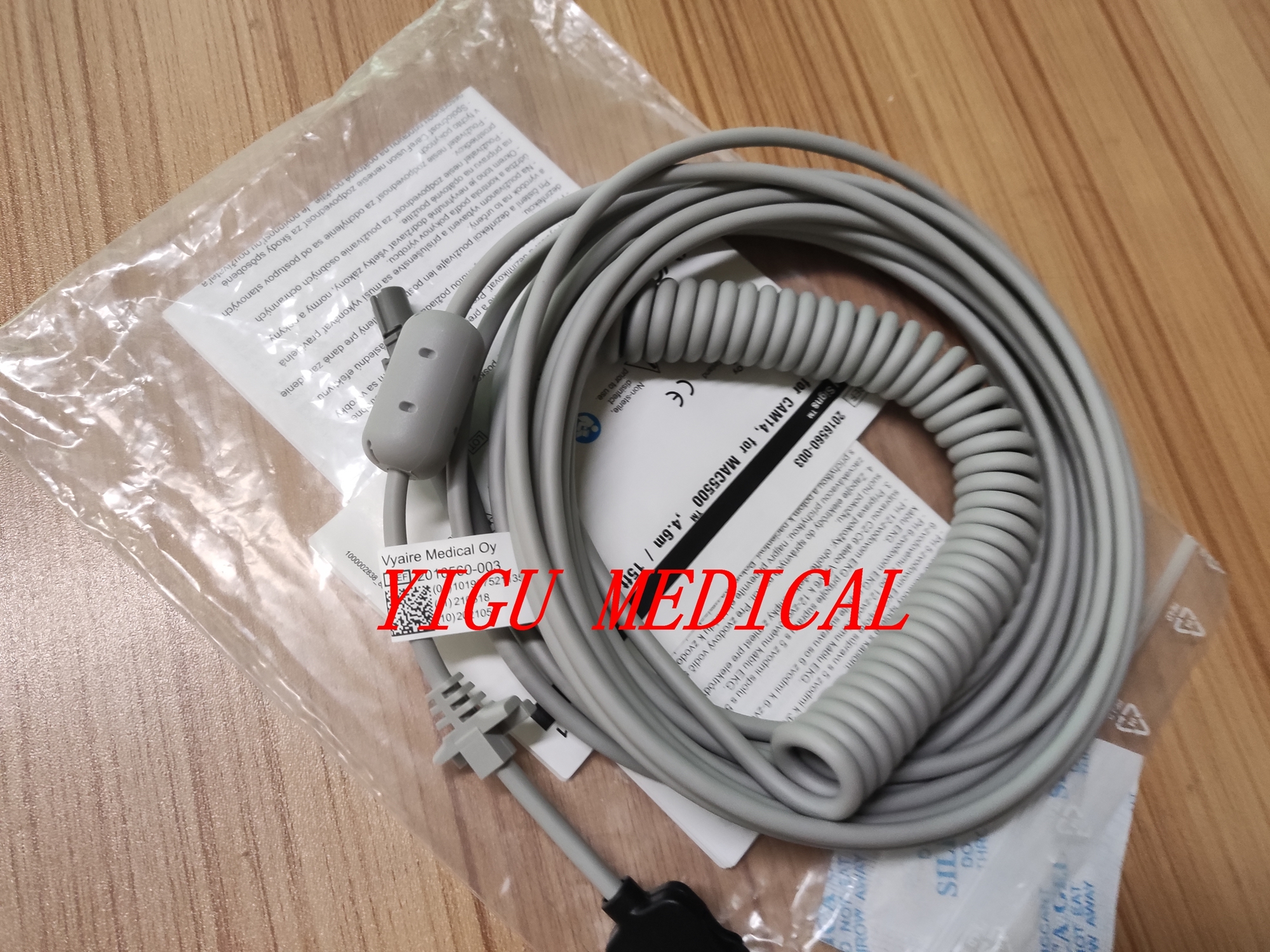

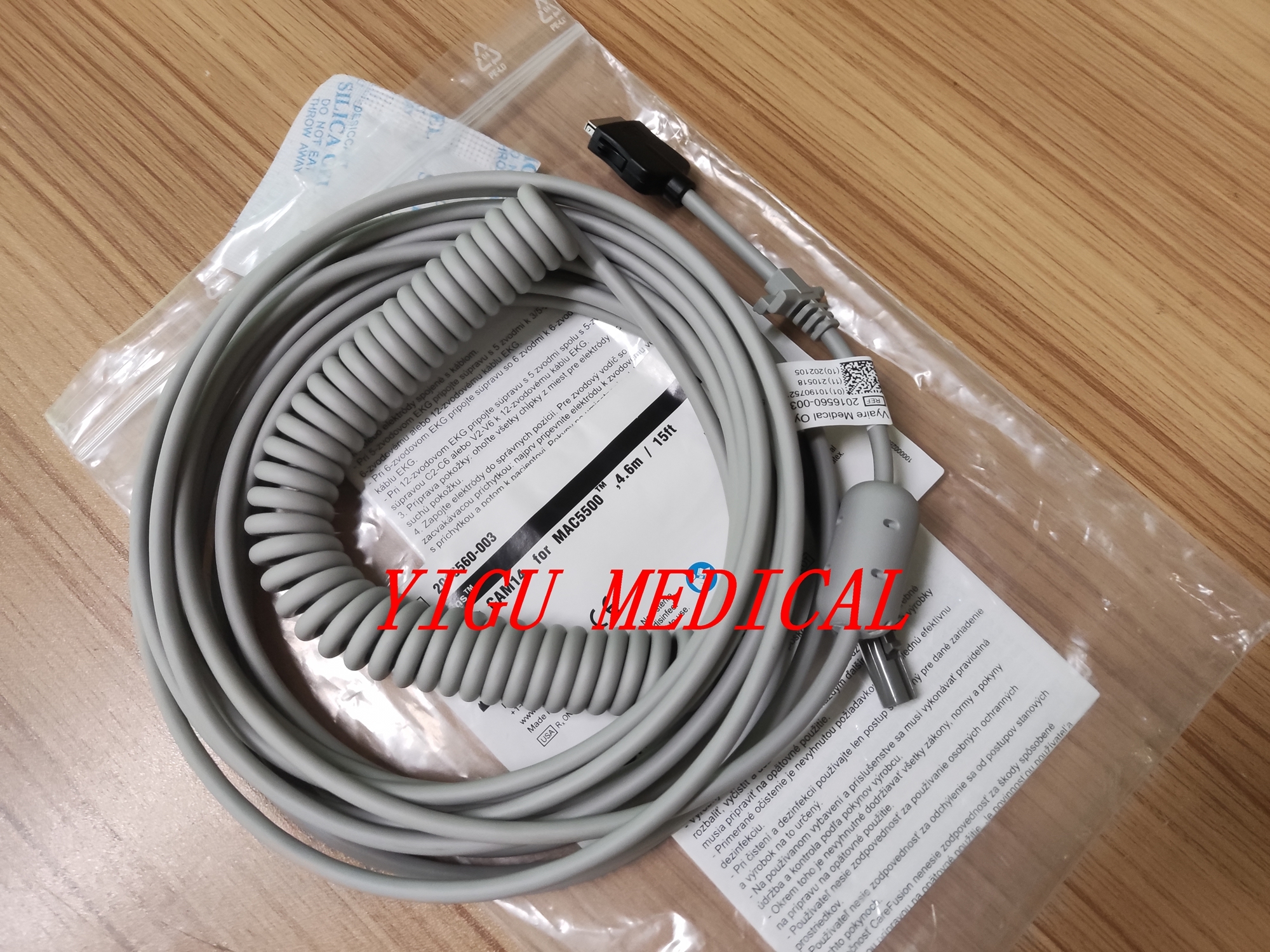

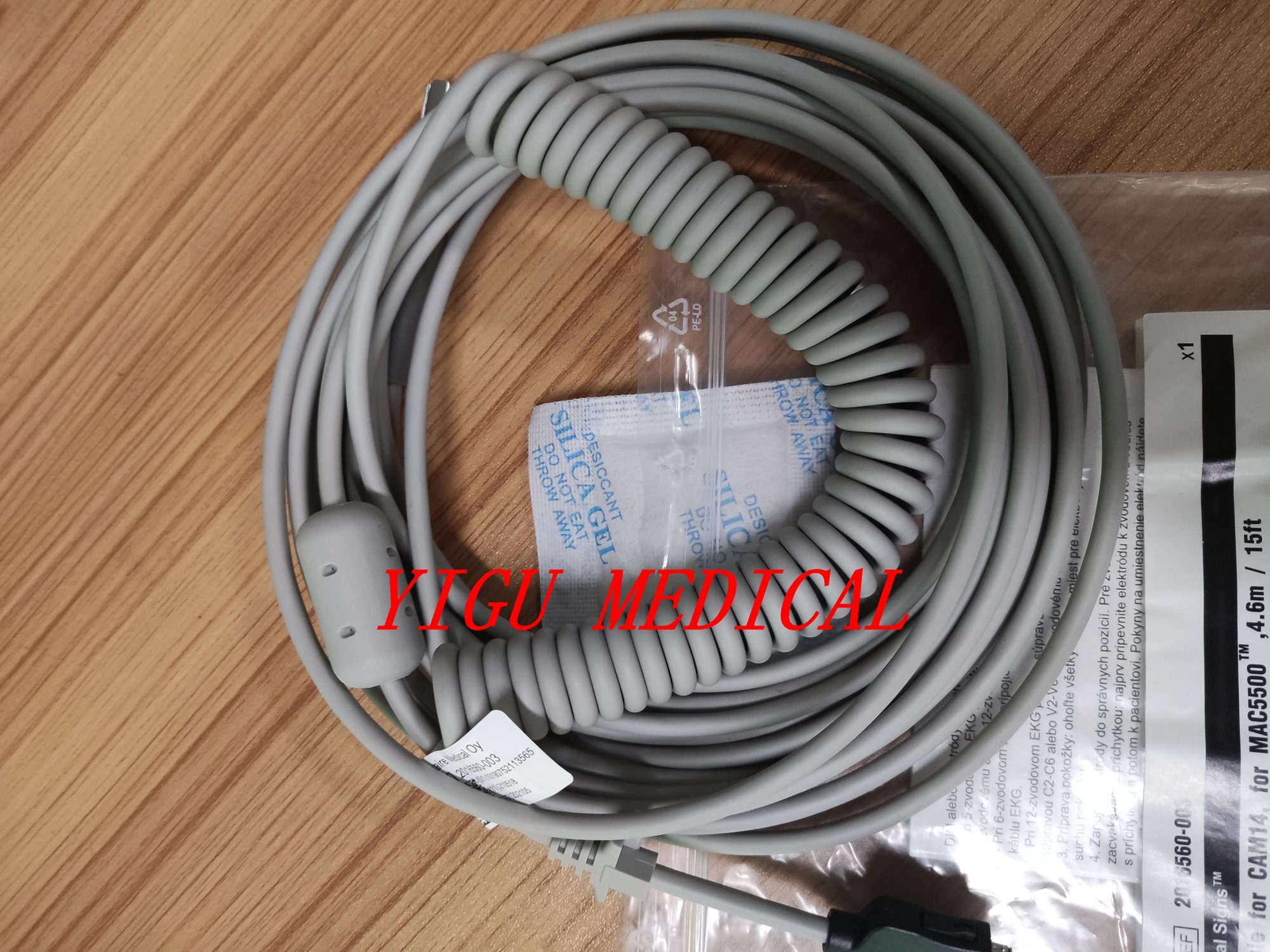

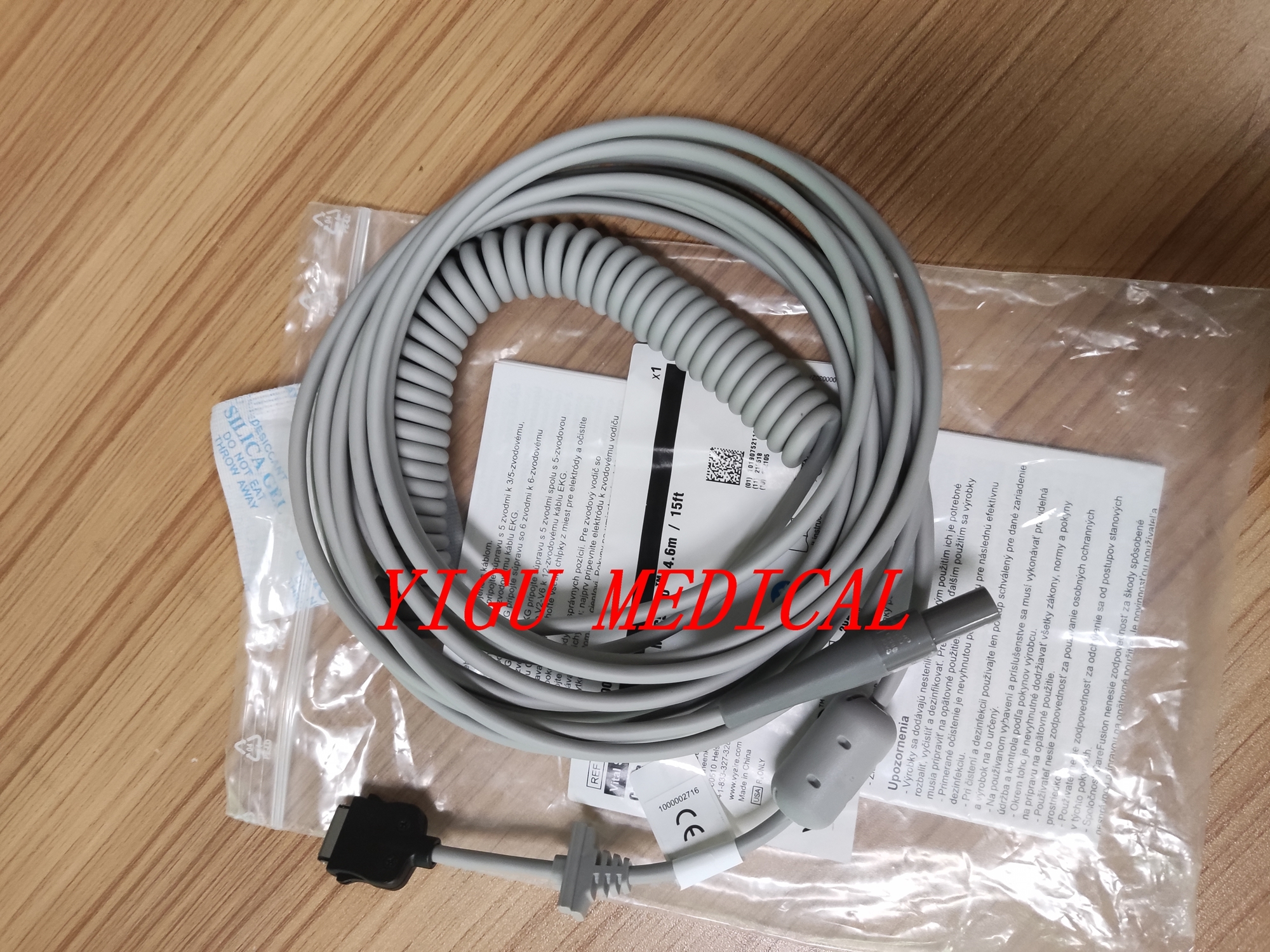

Cáp GE Marquette CAM14 Thương hiệu gốc mới với mã bộ phận 2016560-003
Cáp CAM14 (mã bộ phận 2016560-003) là cáp chính kết nối trực tiếp ECG chất lượng cao, được thiết kế để sử dụng với các hệ thống theo dõi và chẩn đoán bệnh nhân tương thích của GE Healthcare. Là một bộ phận gốc, hoàn toàn mới, nó đảm bảo tính toàn vẹn tín hiệu tối ưu và an toàn cho bệnh nhân, đáp ứng các tiêu chuẩn nghiêm ngặt trong môi trường lâm sàng.
Các tính năng chính và khả năng tương thích
Hệ thống tương thích:
- Hệ thống theo dõi: CASE 8000, CASE P2, CASE Series
- Hệ thống ECG chẩn đoán: MAC 1000, MAC 1100, MAC 1200, MAC 1600, MAC 2000, MAC 3500, MAC 400, MAC 500, MAC 5000, MAC 5500, MAC 600, MAC 800, MAC VU360
- Các hệ thống tương thích khác: CardioSmart, CardioSoft, CardioSys, Microsmart
Mô-đun thu nhận CAM14
Mô-đun thu nhận CAM14, được xác định chính thức là Bo mạch in (PCB) Giao diện cáp Cam 14 (P/N 801502-001), là một thành phần nội bộ quan trọng của hệ thống thu nhận dữ liệu ECG do GE HealthCare sản xuất.
Chức năng cốt lõi và thiết kế
Chức năng chính của PCB CAM14 là thực hiện thu nhận dữ liệu ECG có độ phân giải cao để sử dụng với thiết bị chủ. Nó nhận các tín hiệu ECG tương tự nhỏ được gửi từ da bệnh nhân qua điện cực và dây dẫn. Sau đó, mô-đun khuếch đại, số hóa và thực hiện một số xử lý ban đầu trên các tín hiệu này trước khi truyền chúng đến một đơn vị chủ, chẳng hạn như màn hình theo dõi bệnh nhân hoặc hệ thống kiểm tra căng thẳng gắng sức.
- Thu nhận dữ liệu ECG có độ phân giải cao: Thực hiện khuếch đại và số hóa chính xác tín hiệu ECG
- Bảo vệ máy khử rung tim: Mạch của nó được thiết kế để bảo vệ đơn vị chủ khỏi tác động của việc phóng điện từ máy khử rung tim, đảm bảo phục hồi và an toàn hệ thống
- Bền và tuân thủ: Mô-đun bền, tuân thủ RoHS và có thể được làm sạch bằng vải mềm và chất tẩy rửa nhẹ
Ngữ cảnh hệ thống
Mô-đun thu nhận CAM14 là một thành phần trong một cụm mô-đun thu nhận và không phải là một mô-đun độc lập, tự chứa. Nó kết nối với một hệ thống theo dõi ECG rộng hơn bao gồm màn hình theo dõi bệnh nhân, Hệ thống thu nhận dữ liệu (DAS), bộ xử lý và các thành phần khác. PCB CAM14 đóng vai trò là giao diện cáp cho dây dẫn, liên kết chúng với thiết bị chủ thông qua đầu nối 9 chân và mạch flex.
Khả năng tương thích
Mô-đun này tương thích với các dòng sản phẩm GE sau: CAM 14, CAM 14 v1, CAM 14 v2, CAM HD.
Làm rõ quan trọng: Điều cần thiết là phải phân biệt "Mô-đun thu nhận CAM14" với "Cáp CAM14". Mặc dù mô-đun thu nhận là một thành phần PCB điện tử xử lý tín hiệu ECG, Cáp CAM14 là một "cáp kết nối thiết bị y tế chỉ dùng điện" riêng biệt, truyền tín hiệu giữa các thiết bị và không nhằm mục đích tiếp xúc trực tiếp với bệnh nhân. PCB CAM14 đóng vai trò là giao diện cáp cho hệ thống này.
