Phòng giám sát bệnh nhân GE Dash2500 Mainboard PWB 2023162-001 cho hệ thống giám sát y tế

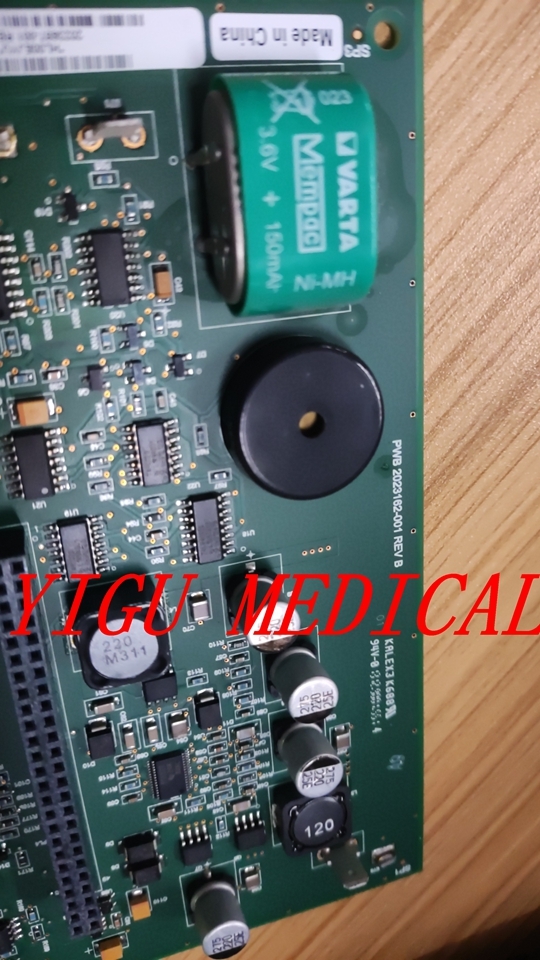

GE Dash2500 Bảng chính giám sát bệnh nhân PWB 2023162-001 REV B cho hệ thống giám sát y tế

• Các vấn đề kết nối mạng:Cổng Ethernet không hoạt động ngăn chặn kết nối trạm trung tâm
• Thất bại khởi động:Lắp màn hình nhưng màn hình vẫn trống hoặc đóng băng trên logo GE
• Hiển thị đồ tạo tác:Rắc rối đồ họa, đường màn hình hoặc hình sóng bị biến dạng
• Hệ thống không ổn định:Khởi động lại ngẫu nhiên trong hoạt động bình thường

Bảng chính giám sát bệnh nhân GE Dash2500 (PWB 2023162-001 REV B) đóng vai trò là bảng mạch in trung tâm hoạt động như đơn vị xử lý cốt lõi cho hệ thống giám sát bệnh nhân Dash 2500.Bảng chủ màn hình này được thiết kế đặc biệt cho các ứng dụng y tế và xử lý tất cả các hoạt động hệ thống quan trọng.

• Xử lý dữ liệu:Thực hiện hệ điều hành nhúng và các thuật toán giám sát
• Giao diện ngoại vi:Cung cấp kết nối cho bàn phím, mạng Ethernet và cổng USB
• Quy định năng lượng:Phân phối năng lượng từ đơn vị cung cấp cho tất cả các thành phần hệ thống

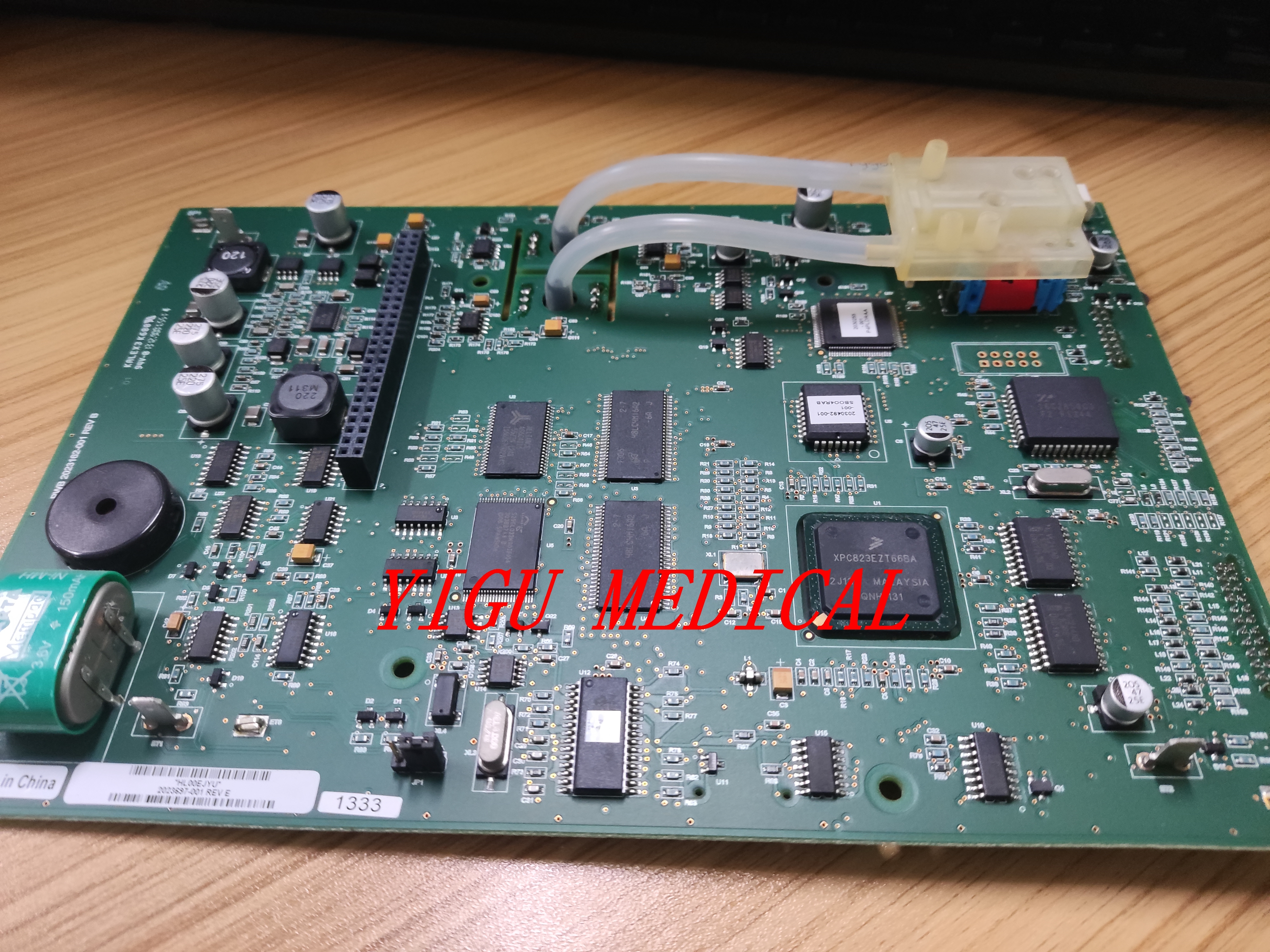

Bảng chính này là một bảng mạch màu xanh lá cây hoặc xanh dương lớn được đặt phía sau tập hợp màn hình, thường được gắn trên vỏ sau của màn hình.Nó có các đầu nối chuyên biệt cho biến tần (sức mạnh đèn nền màn hình), điều khiển bảng điều khiển phía trước, và giao diện nguồn điện.nó sử dụng các kết nối và thành phần được thiết kế tùy chỉnh được phát triển đặc biệt cho các hệ thống giám sát bệnh nhân GE.

Trong các giao thức sửa chữa thiết bị y tế, bảng chủ Dash 2500 thường được thay thế như một đơn vị hoàn chỉnh thay vì sửa chữa ở cấp thành phần.Các thủ tục thay thế thường đòi hỏi phải chuyển firmware từ bảng gốc hoặc lập trình lại bảng mới bằng phần mềm tương thích.
