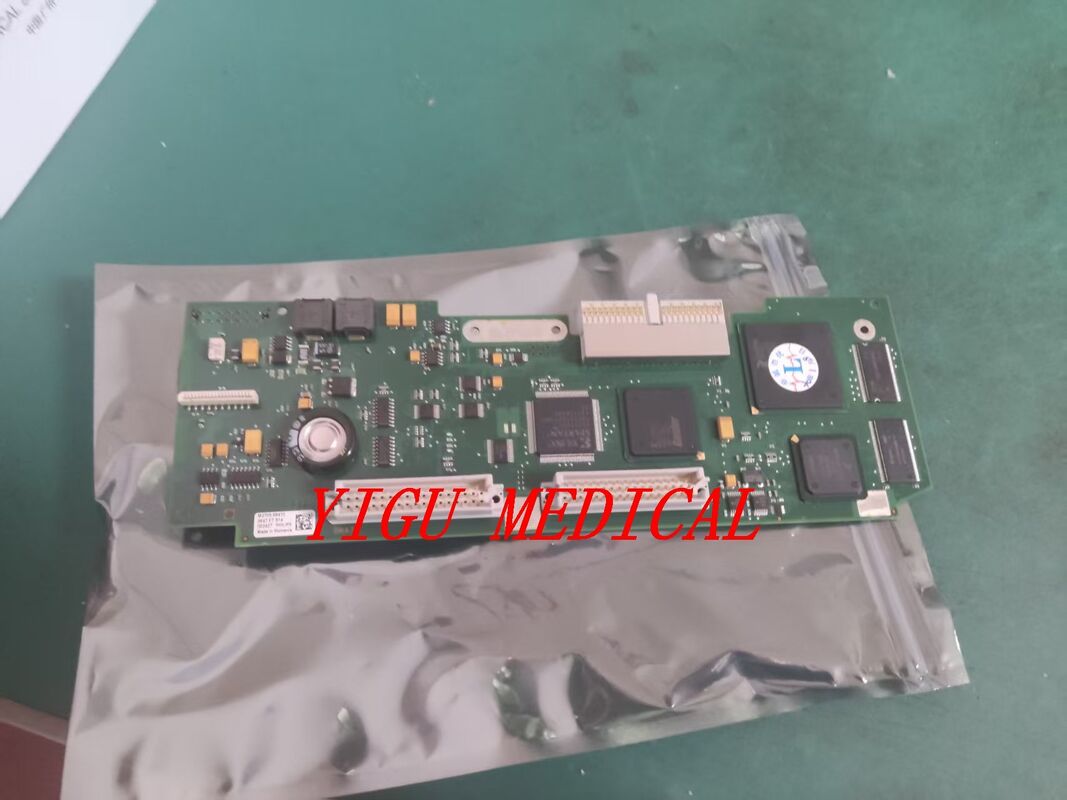

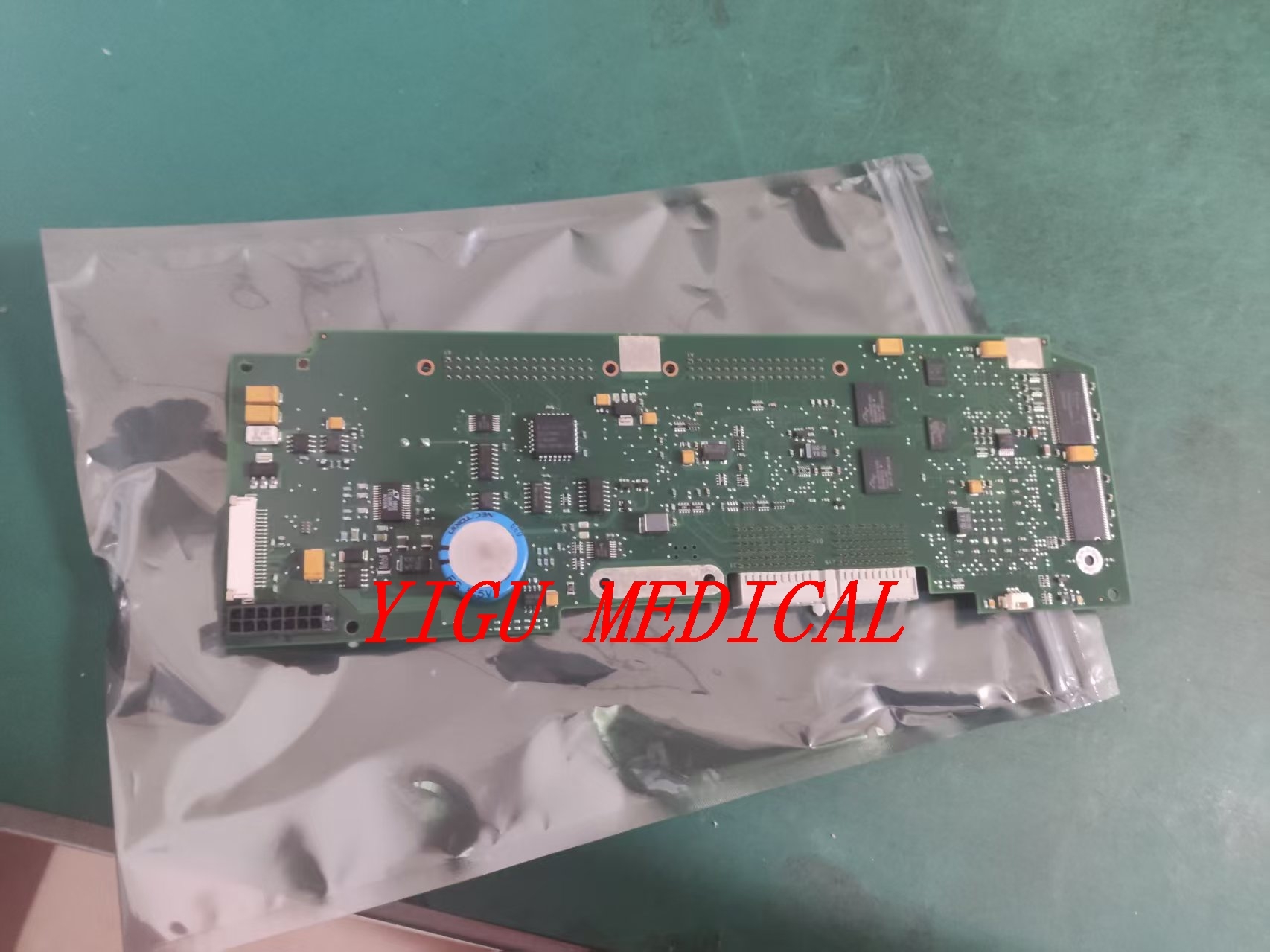

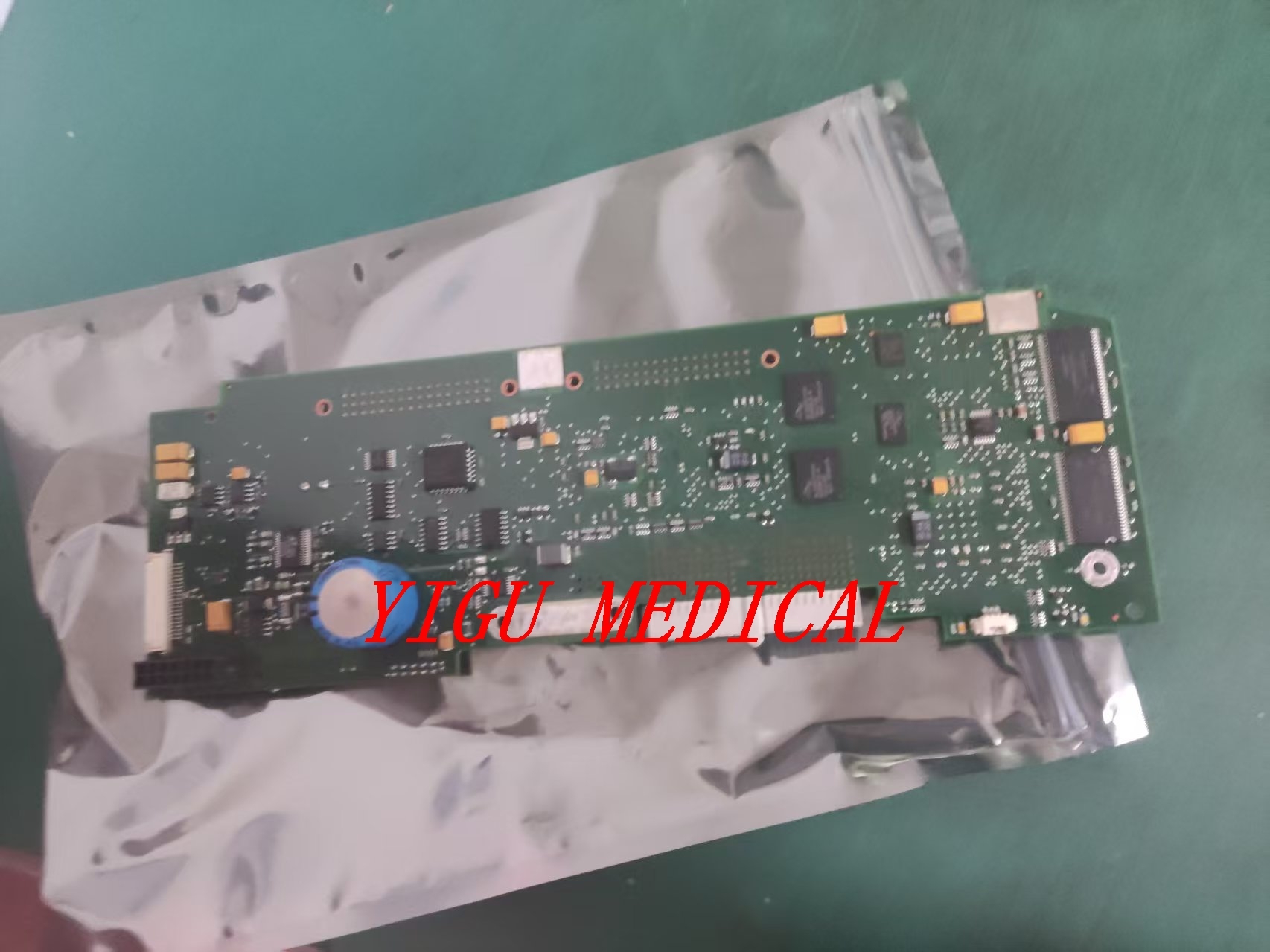

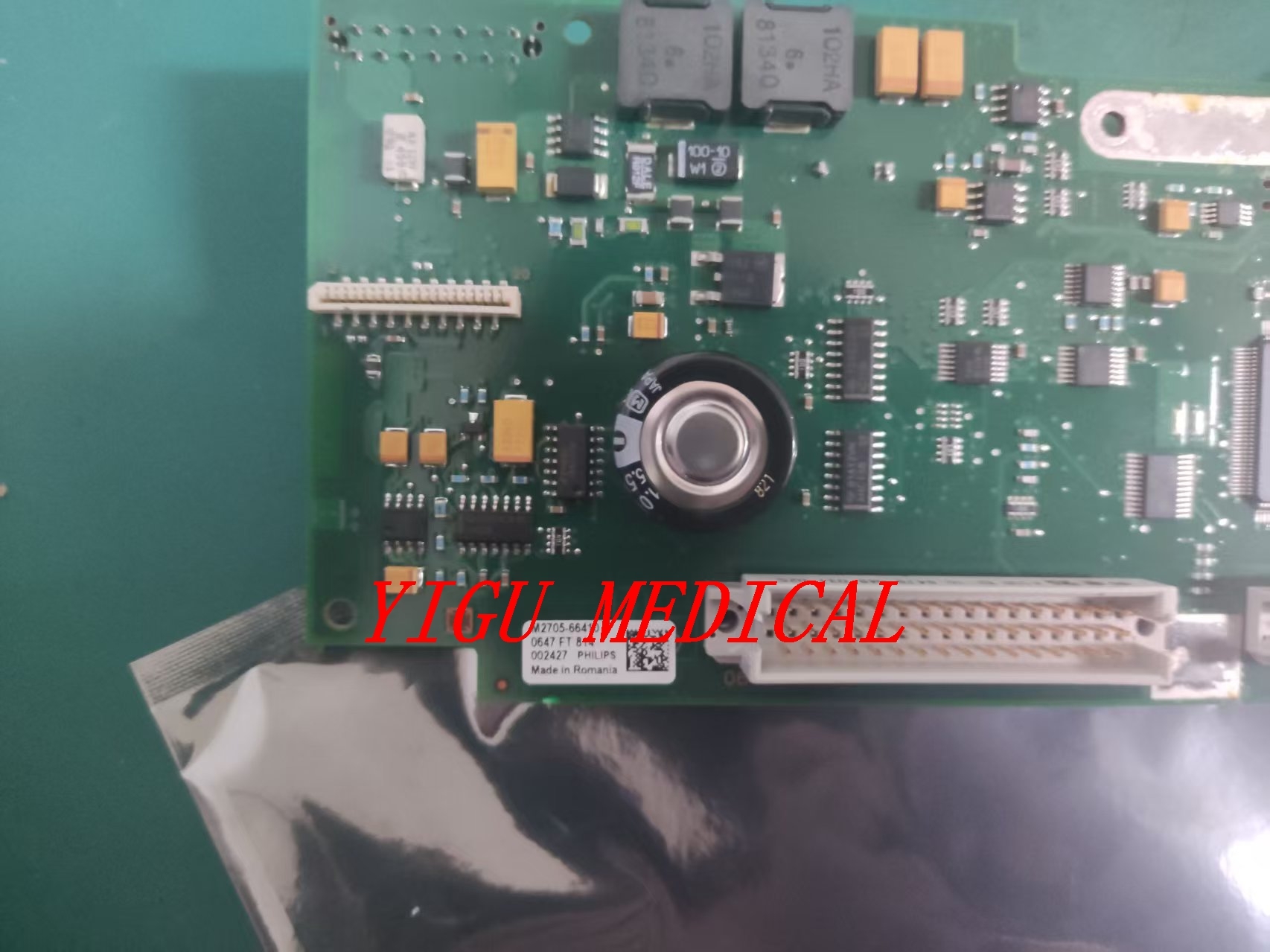

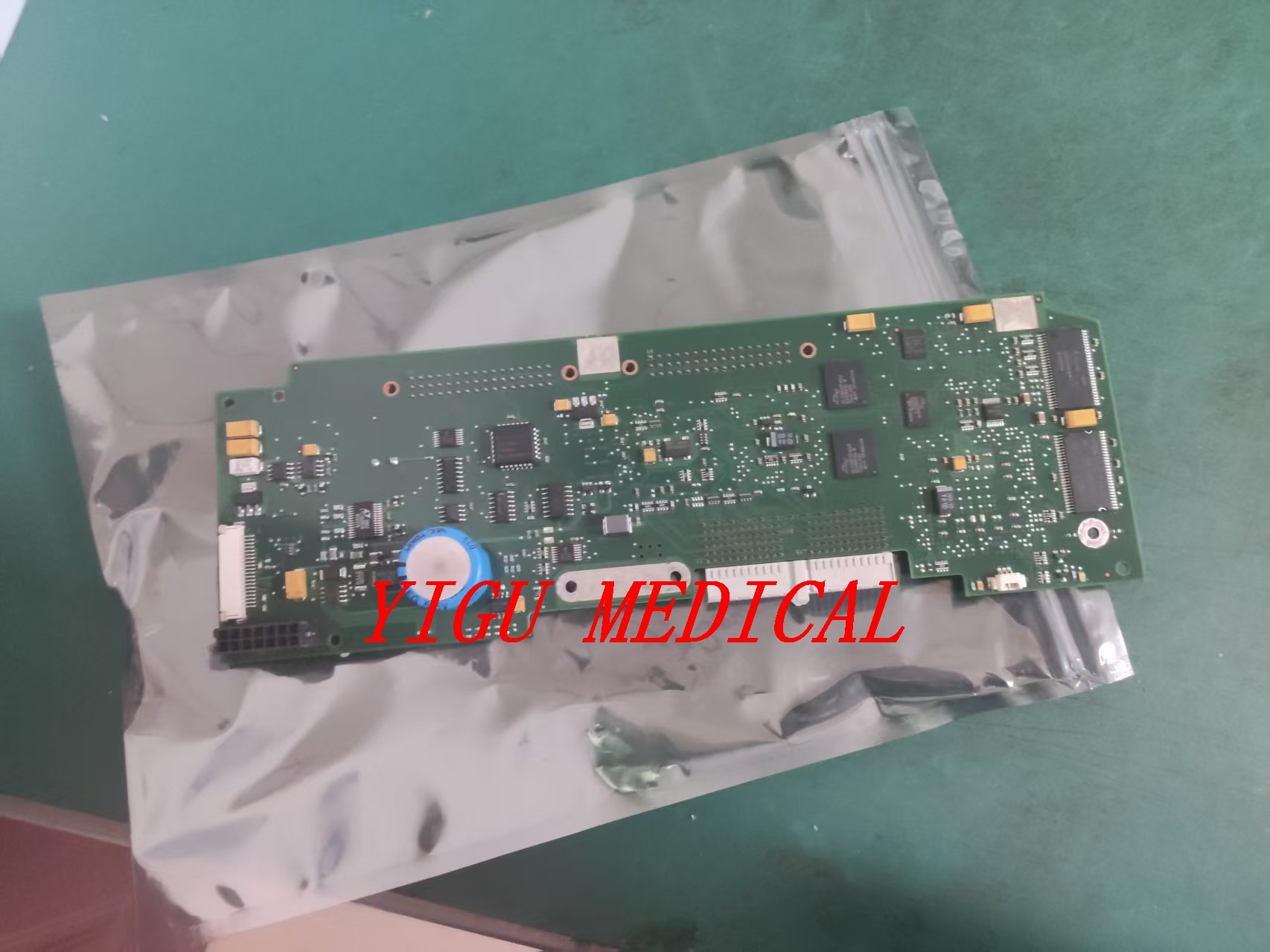

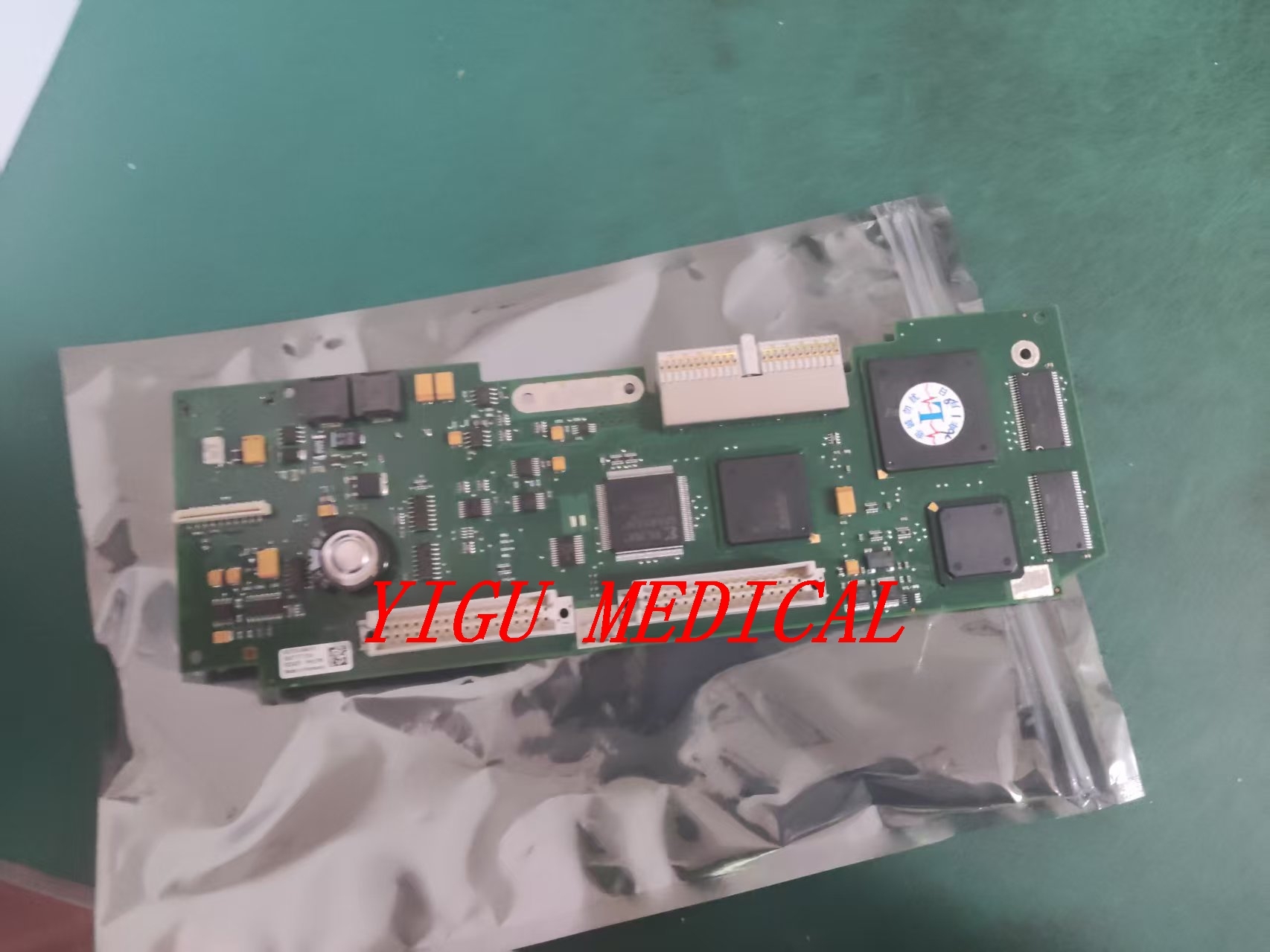

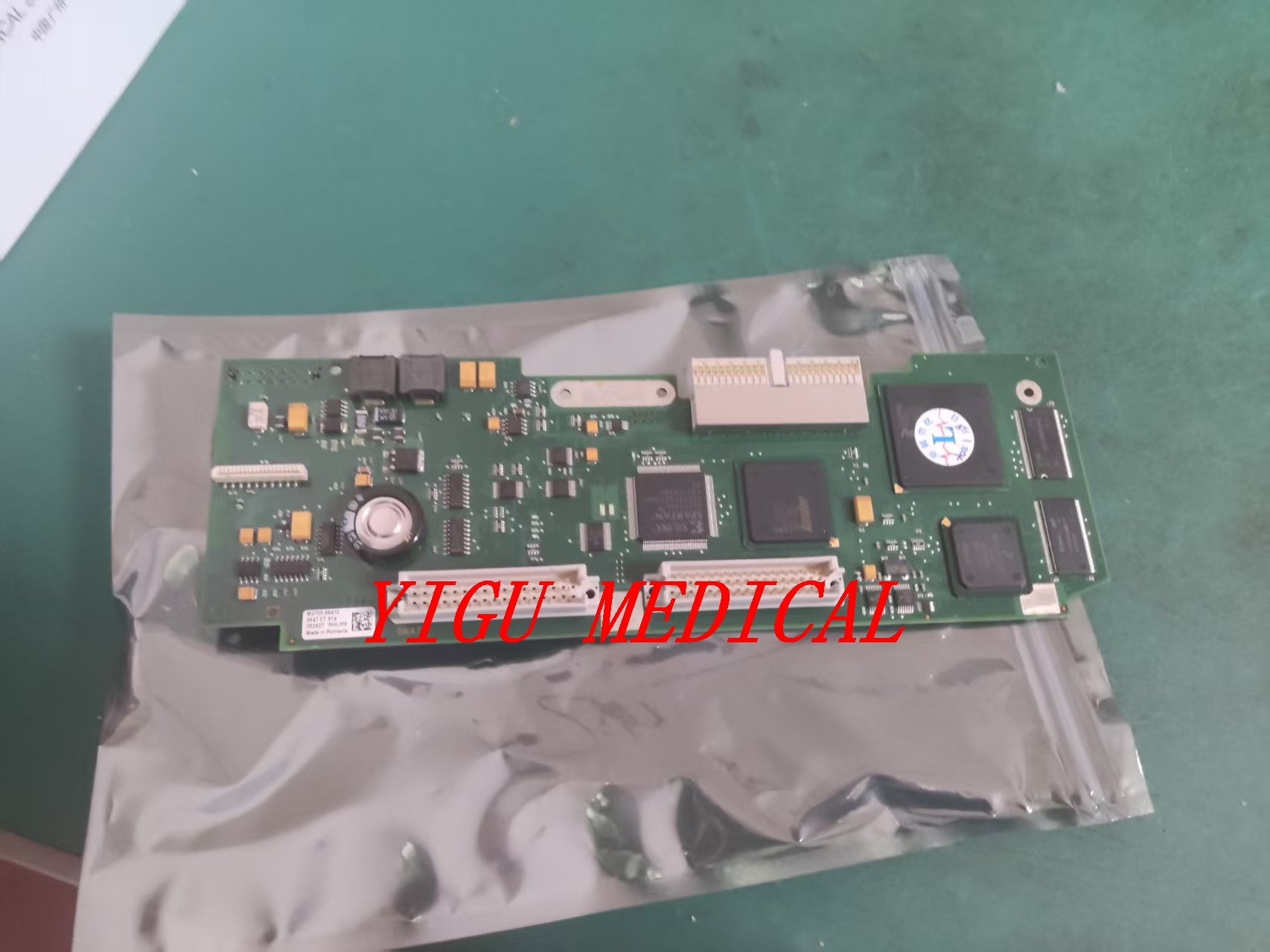

FM20 Phương tiện điều khiển thai nhi PN M2703-66420 trong tình trạng tốt với bảo hành 3 tháng

Thành phần này là một mô-đun phần cứng nội bộ quan trọng trongRespironics FM20 Phương pháp theo dõi thai nhiNó không có thể truy cập được bởi người dùng nhưng rất cần thiết cho chức năng cốt lõi của thiết bị.

• Tên chính:Bảng kết nối (còn thường được gọi làBảng giao diện motherboard,Bảng giao diện tín hiệu, hoặcAnalog Front-End Board)
• Chức năng:Nó đóng vai trò làtrung tâm trung tâmhoặccổnggiữa tất cả các cảm biến / đầu dò bên ngoài của bệnh nhân và hệ thống xử lý kỹ thuật số nội bộ của màn hình.giao diện tín hiệu, điều kiện và định tuyến.

1. Multi-Sensor Interface Hub:
   • Máy siêu âm (US):Kết nối bộ chuyển đổi phát hiện nhịp tim của thai nhi (FHR) thông qua siêu âm Doppler.
   • Tocotransducer (TOCO):Kết nối đầu dò nhạy cảm với áp suất để đo hoạt động tử cung (hợp hẹp).
   • Điện cực bào thai (FECG/Điện cực da đầu):Cung cấp giao diện cho dây dẫn EKG thai nhi trực tiếp từ điện cực xoắn ốc hoặc da đầu.
   • Cổng phụ trợ bên ngoài:Cũng có thể tích hợp các cổng cho các phụ kiện tham số của mẹ (ví dụ, đầu dò đo oxy xung).
2. Điều kiện tín hiệu:
   • Nhận tín hiệu analog thô, yếu từ các tàu thăm dò.
   • Thực hiện ban đầukhuếch đại, lọc (giảm tiếng ồn) và khớp trở khángđể chuẩn bị tín hiệu sạch, ổn định cho bảng xử lý chính.
3. Phân phối năng lượng:
   • Phân phối năng lượng điều chỉnh từ nguồn điện chính của màn hình đến các cảm biến được kết nối và mạch trên máy.
4. Truyền thông và điều khiển:
   • Thường chứa mạch logic hoặc bộ vi điều khiển quản lý nhận dạng cảm biến, chuyển đổi chế độ và giao thức liên lạc với CPU / bảng chủ trung tâm.
5. Bảo vệ cơ khí và điện:
   • Cung cấp các đầu nối hàn mạnh mẽ, chịu được căng thẳng vật lý lặp đi lặp lại của việc cắm / tháo cắm lâm sàng, bảo vệ bo mạch chủ nhạy cảm và đắt tiền hơn khỏi bị hư hại.

Một bảng M2703-66420 bị lỗi thường biểu hiện như các vấn đề riêng biệt, cụ thể về phần cứng:

• Sự cố hoàn toàn của một hoặc nhiều kênh giám sát(ví dụ, US hoạt động nhưng TOCO không hiển thị tín hiệu, hoặc ngược lại).
• Các tín hiệu gián đoạn hoặc không ổn định(đánh cạn, "nhảy" đọc, mất dấu vết).
• Mã lỗi liên tụcliên quan đến các cảm biến cụ thể trong quá trình khởi động hệ thống hoặc tự thử nghiệm (ví dụ: "Sai lầm US", "Sai lầm TOCO").
• Đánh giá không chính xáckhông thể giải quyết bằng cách hiệu chuẩn của người dùng.
• Thiệt hại thể chất có thể nhìn thấyđến các kết nối, dấu vết hoặc thành phần của bảng (hiếm gặp nhưng có thể).

• Các đầu vào (Trên dòng):Tất cả các cảm biến và dây cáp áp dụng bởi bệnh nhân.
• Sản lượng (Dưới dòng):Gửi tín hiệu điều kiện đếnBảng CPU chính/bảng xử lýthông qua các dây cáp băng nội bộ hoặc đầu nối.
• Các thành phần ngang hàng:Làm việc cùng vớiBảng cung cấp điện,Bộ sưu tập màn hình, vàBảng phím phía trước.
