PH MX700 MX750 Bảng chủ màn hình bệnh nhân PN 453564121591 cho Bảng chủ màn hình

Mô tả sản phẩm

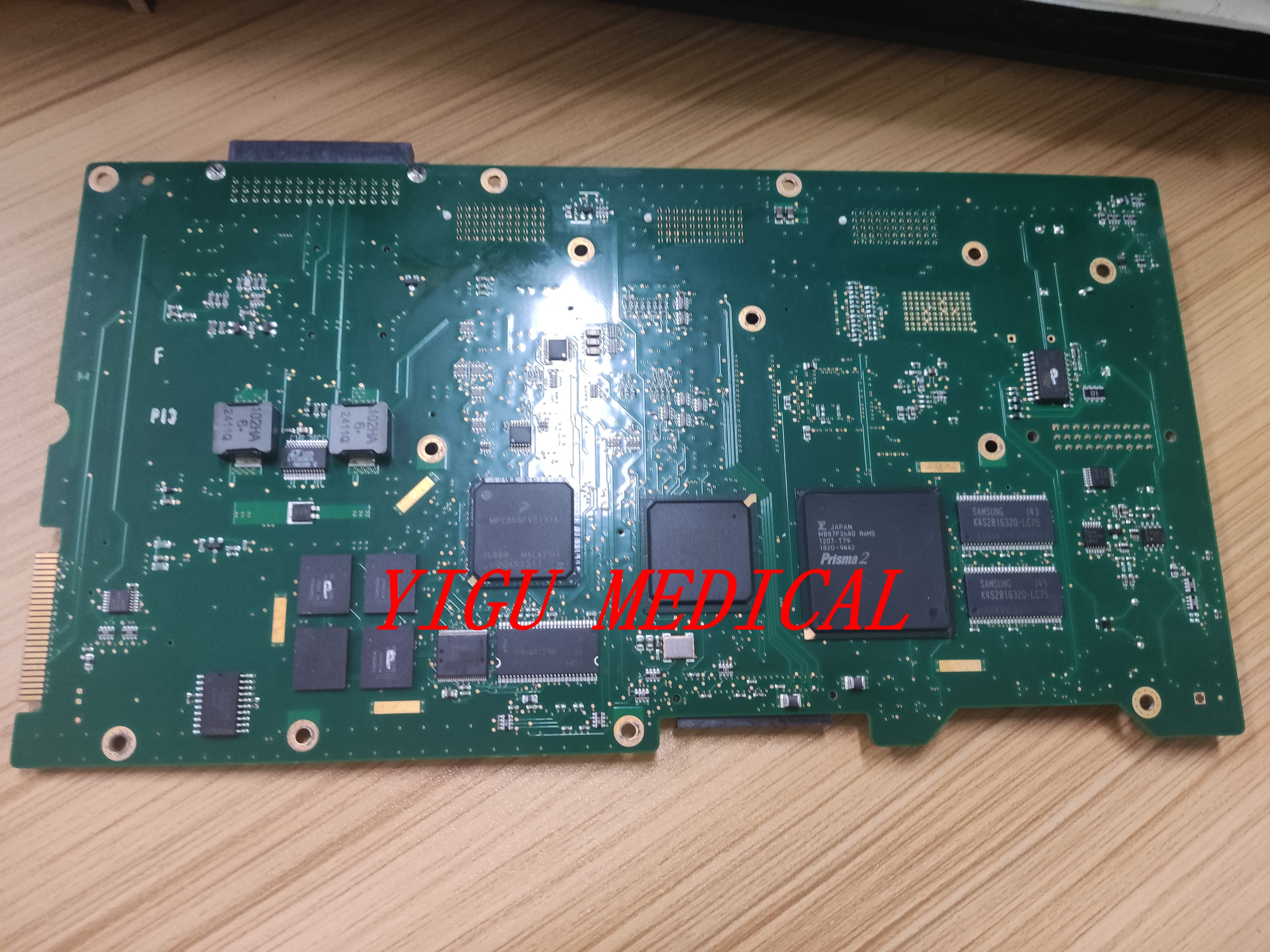

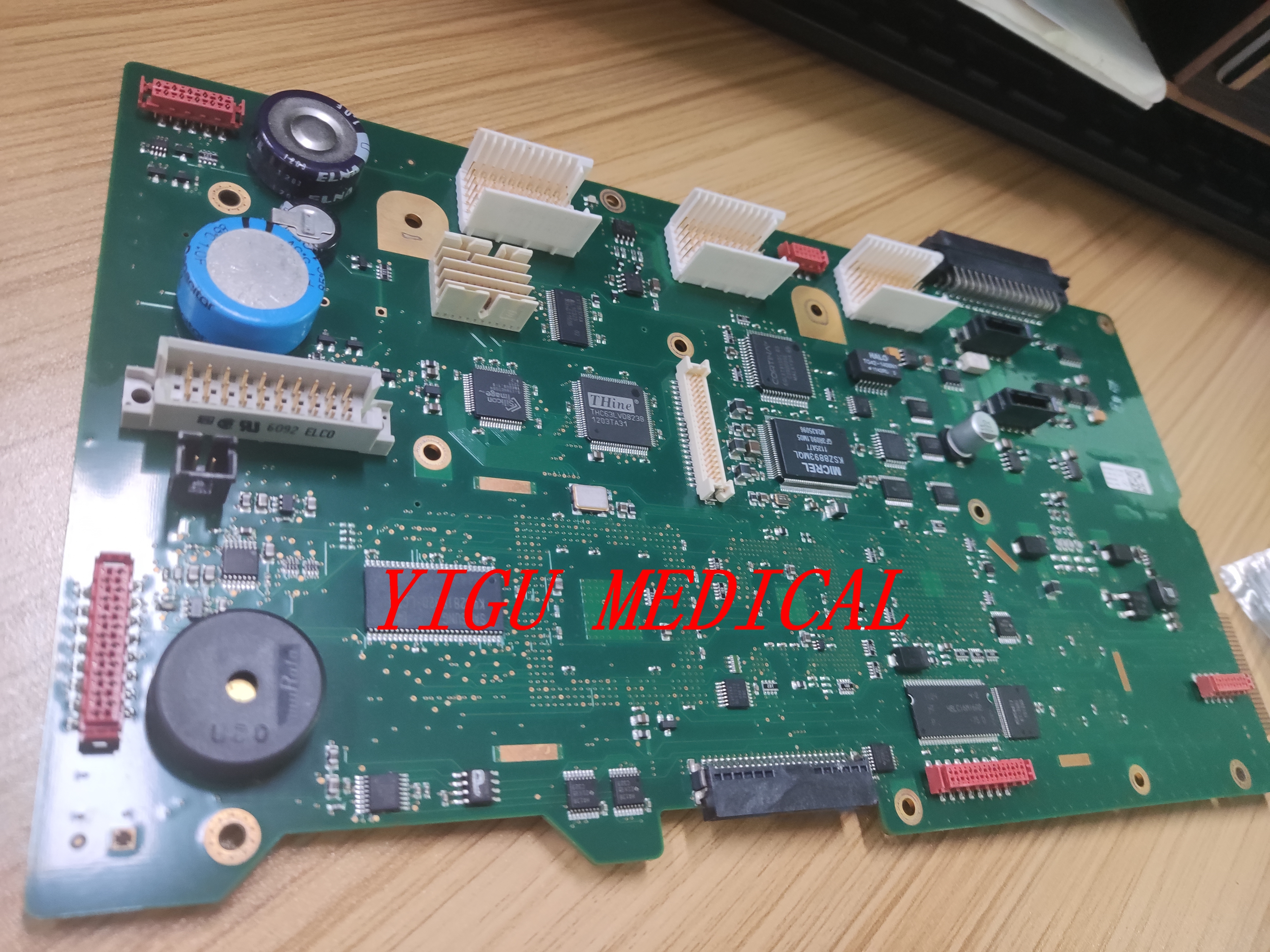

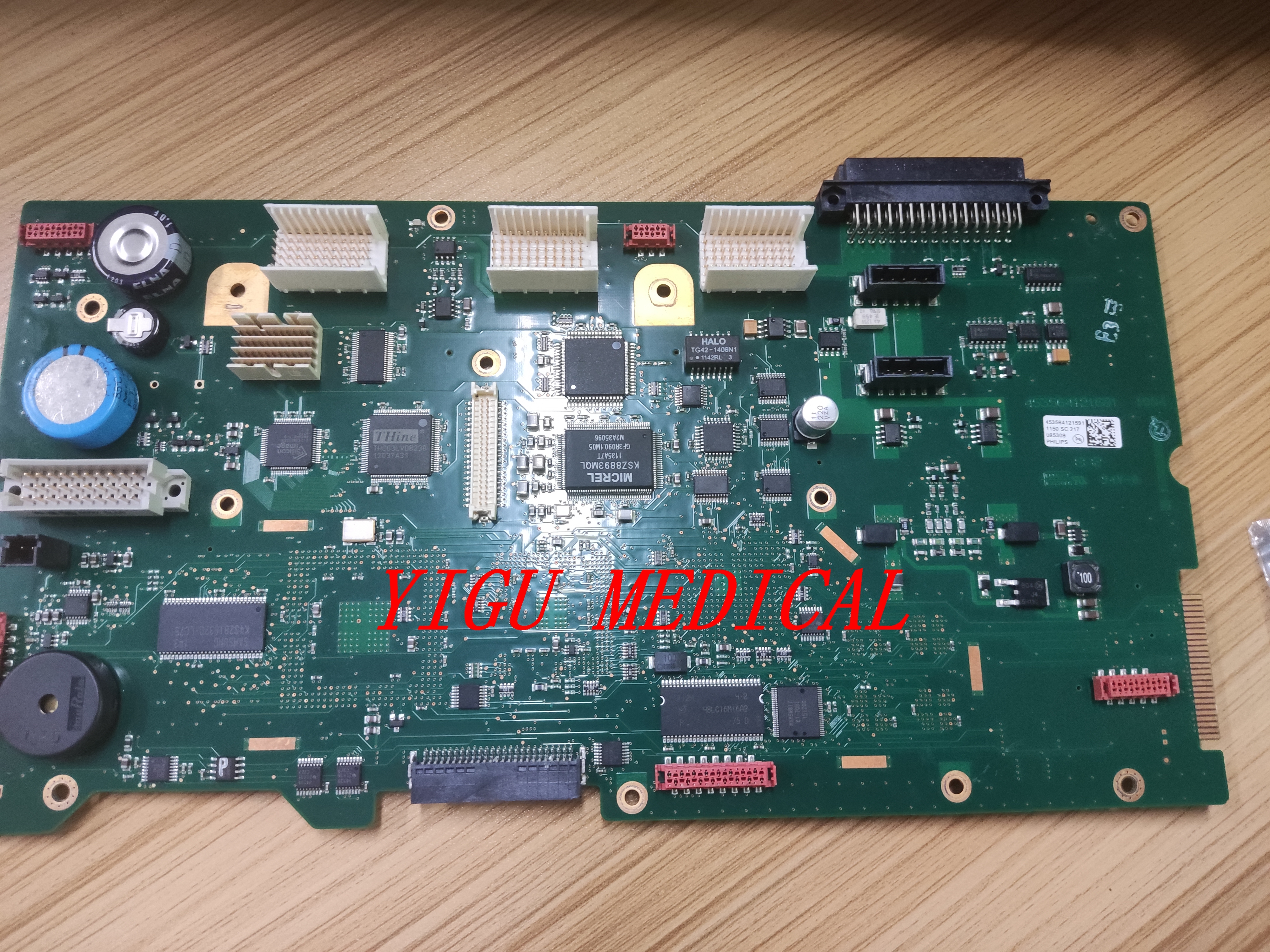

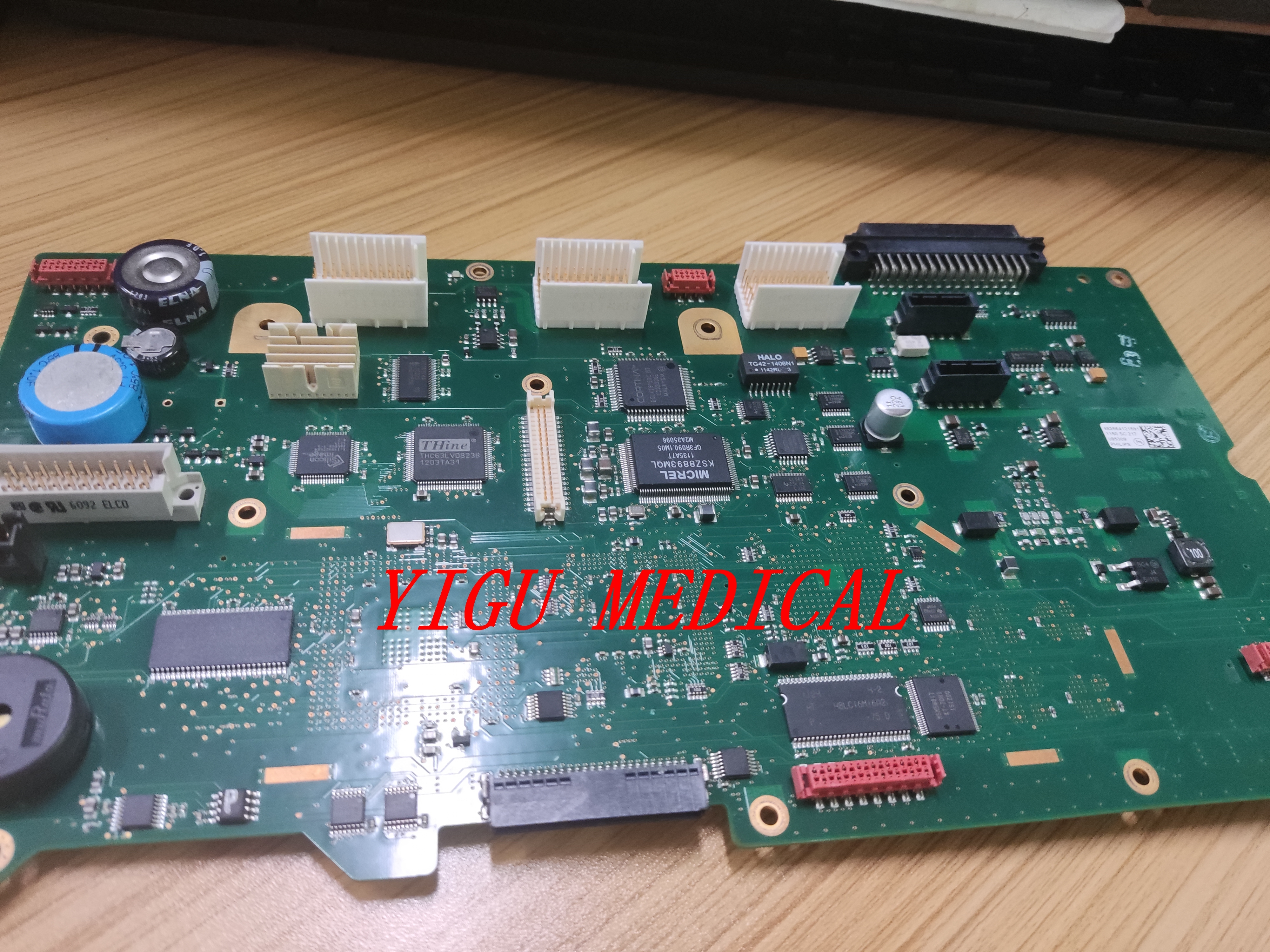

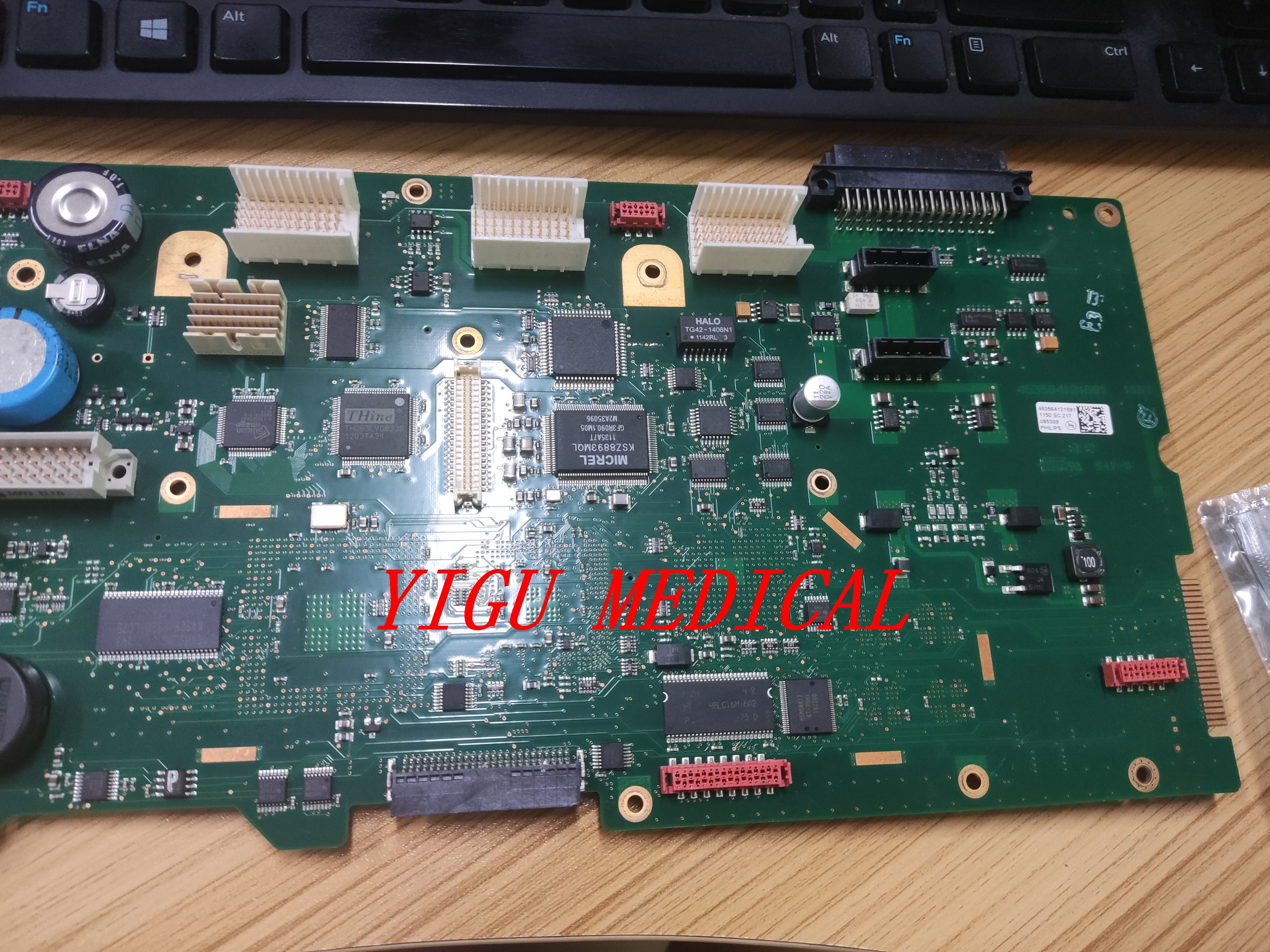

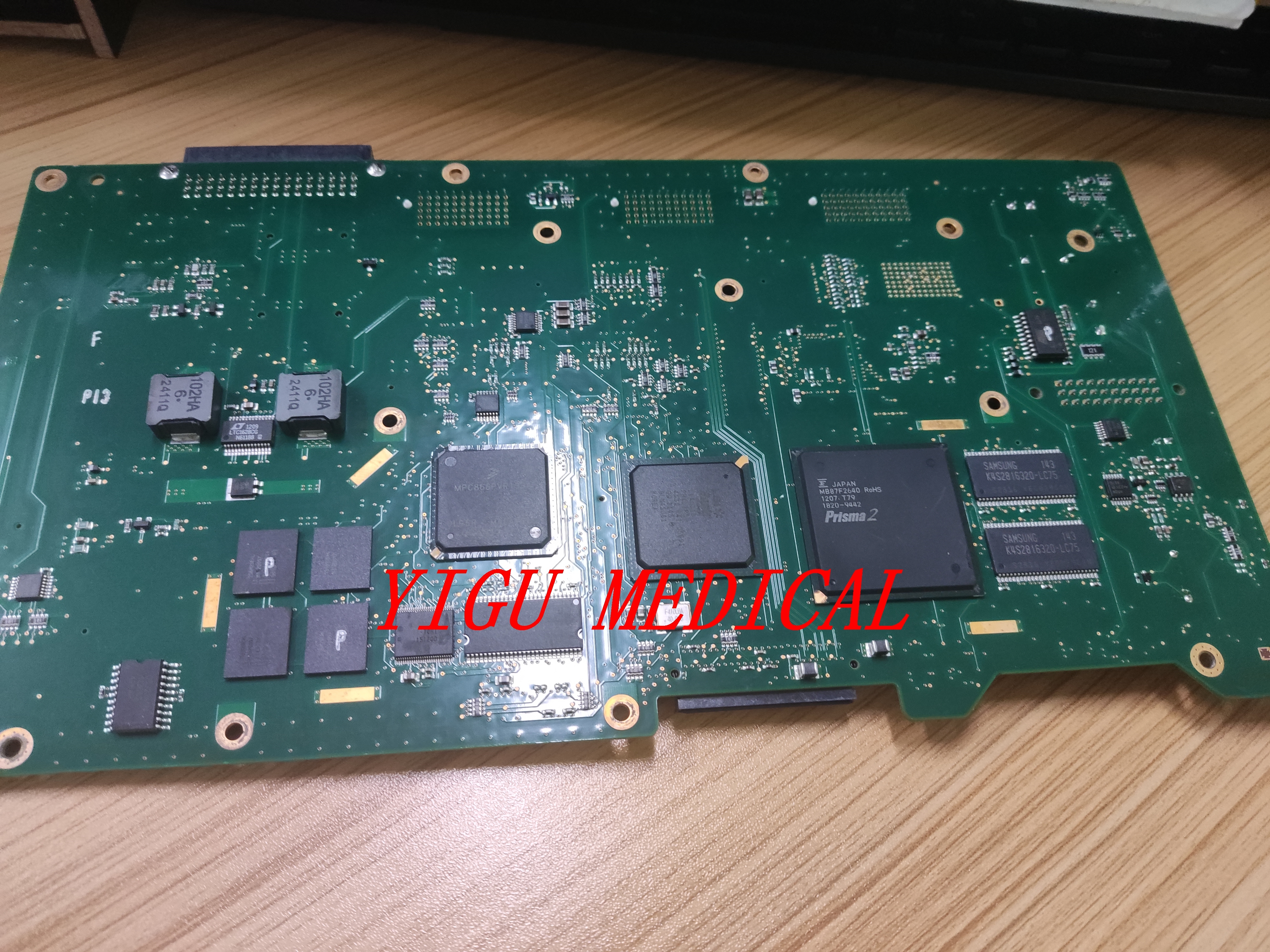

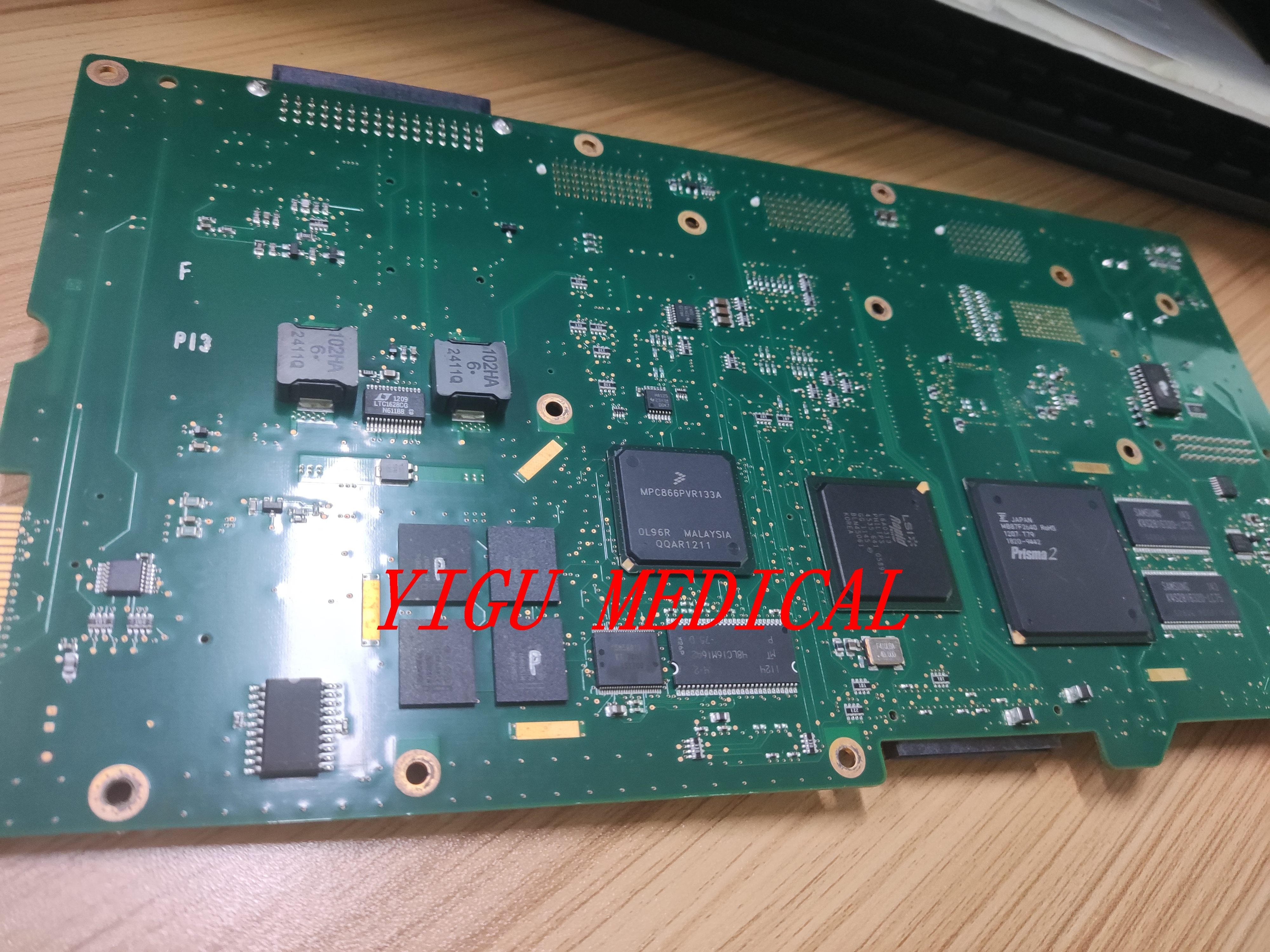

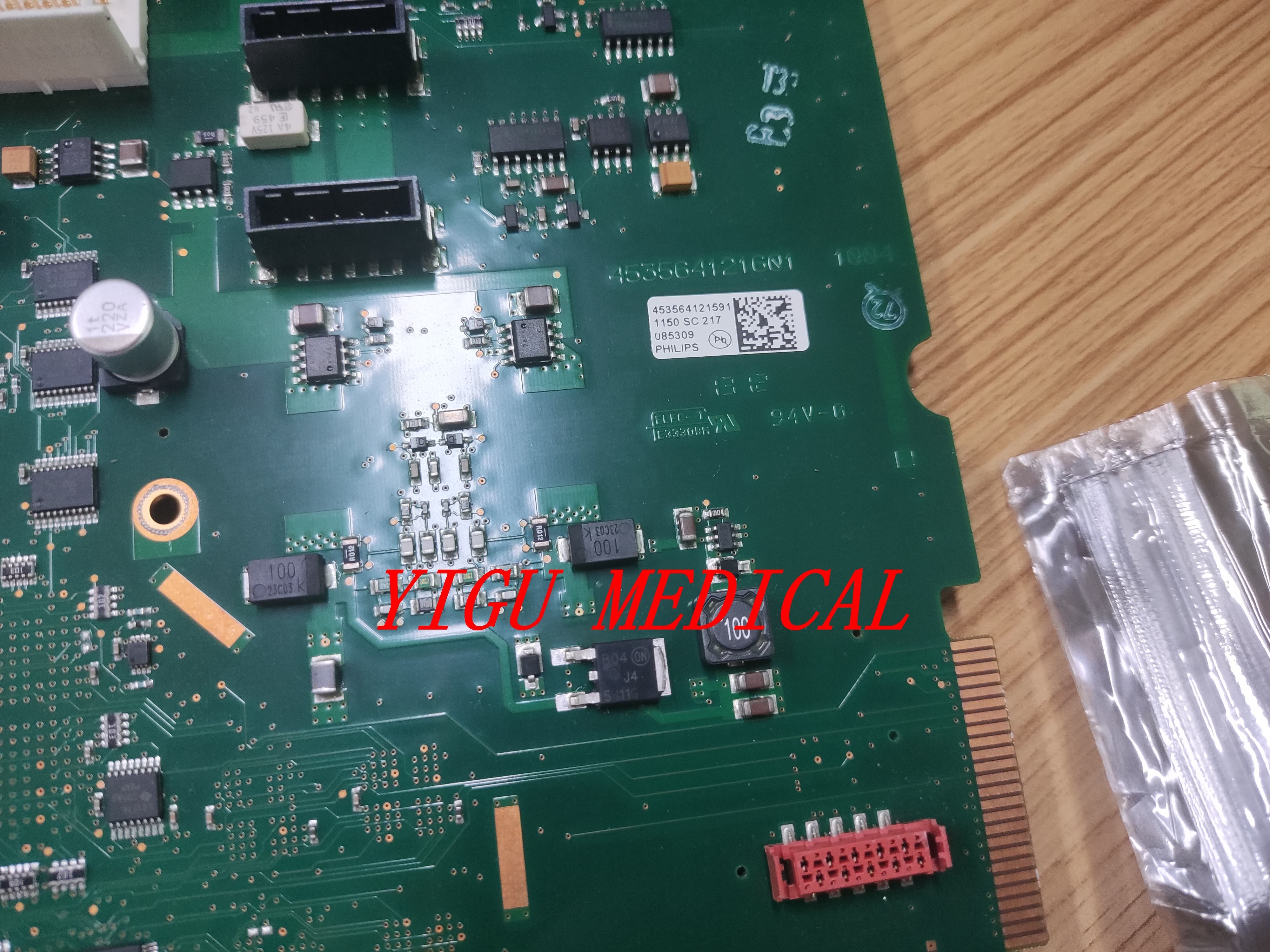

Bo mạch chính máy theo dõi bệnh nhân PH MX700 MX750 PN 453564121591 cho bo mạch chủ màn hình

Bo mạch chính (hoặc Bo mạch hệ thống) bên trong máy theo dõi bệnh nhân **MX Series** (bao gồm các mẫu như **MX400, MX500, MX600, MX700 và MX800**) là cốt lõi cơ bản của nền tảng theo dõi bệnh nhân tích hợp cao này. Không giống như các màn hình truyền thống, trong đó mỗi thông số là một "module" riêng biệt, dòng MX nổi tiếng với **thiết kế tất cả trong một, một bo mạch duy nhất**, trong đó phần lớn các chức năng đo lường được tích hợp trực tiếp vào bo mạch hệ thống chính.

Triết lý thiết kế này làm cho bo mạch chính MX trở thành một thành phần đặc biệt phức tạp và quan trọng, đóng vai trò là trung tâm tính toán, bộ xử lý tín hiệu và trung tâm giao tiếp cho toàn bộ thiết bị.

Các Chức năng Chính và Triết lý Kiến trúc

Bo mạch chính dòng MX được xác định bởi mức độ tích hợp cao. Các chức năng chính của nó bao gồm:

1. **Xử lý thông số tích hợp:**
* Đây là tính năng xác định. Thay vì sử dụng các mô-đun riêng biệt, có thể hoán đổi cho từng thông số, bo mạch chính MX kết hợp mạch xử lý cốt lõi cho các phép đo chính trực tiếp trên bo mạch. Điều này thường bao gồm:
* **ECG:** Phần đầu vào tương tự và số hóa cho điện tâm đồ.
* **SpO₂:** Bo mạch xử lý cho đo độ bão hòa oxy trong máu thường được tích hợp hoặc kết nối trực tiếp.
* **NIBP (Huyết áp không xâm lấn):** Mạch điều khiển và tính toán cho máy bơm và cảm biến áp suất.
* **Temp (Nhiệt độ):** Điều kiện tín hiệu cho đầu dò nhiệt độ.
* **IBP (Huyết áp xâm lấn)** và các thông số nâng cao khác (như EtCO₂) có thể được thêm vào thông qua **Bo mạch mở rộng thông số** chuyên dụng cắm trực tiếp vào bo mạch chính, nhưng quá trình xử lý cốt lõi vẫn được tập trung.

2. **Tính toán và Điều khiển tập trung:**
* Bo mạch chính chứa **CPU**, **chipset** và **bộ nhớ** chính. Nó chạy hệ điều hành của màn hình (một hệ điều hành nhúng chuyên dụng) và bộ phần mềm IntelliVue.
* Nó thực hiện nhiệm vụ phức tạp là đồng bộ hóa tất cả các luồng dữ liệu, chạy các thuật toán báo động và hiển thị giao diện người dùng.

3. **Quản lý hiển thị và giao diện người dùng:**
* Nó tạo ra tín hiệu video cho màn hình có độ phân giải cao.
* Nó giao tiếp với màn hình cảm ứng và các nút điều khiển bảng điều khiển phía trước (nút, núm xoay), dịch đầu vào của người dùng thành các lệnh cho hệ thống.

4. **Lưu trữ dữ liệu và Giao tiếp mạng:**
* Bo mạch chính chứa bộ nhớ (ví dụ: SSD hoặc bộ nhớ Flash nhúng) cho:
* Dữ liệu xu hướng
* Ghi lại dạng sóng tiết lộ đầy đủ
* Nhật ký báo động
* Phần mềm và cấu hình hệ thống
* Nó có phần cứng mạng mạnh mẽ (bộ điều khiển Ethernet) để kết nối liền mạch với **Trung tâm thông tin IntelliVue (IIC)** và mạng bệnh viện, cho phép theo dõi trạm trung tâm và xuất dữ liệu.

5. **Quản lý năng lượng:**
* Nó phân phối và điều chỉnh nguồn điện từ Bộ cấp nguồn (PSU) bên trong và quản lý hệ thống pin dự phòng, đảm bảo hoạt động không bị gián đoạn trong quá trình chuyển đổi nguồn.

Các thành phần phổ biến trên bo mạch chính dòng MX

* **Bộ xử lý chính (CPU):** Một bộ vi xử lý cấp công nghiệp, mạnh mẽ để xử lý đồng thời nhiều dạng sóng và dữ liệu số có độ trung thực cao.
* **Chipset (Northbridge/Southbridge hoặc SOC):** Quản lý luồng dữ liệu giữa CPU, bộ nhớ và các bus ngoại vi.
* **Bộ nhớ:**
* **DDR RAM:** Để chạy hệ điều hành và ứng dụng.
* **Bộ nhớ không khả biến:** Chip SSD hoặc eMMC trên bo mạch cho hệ điều hành, phần mềm và lưu trữ dữ liệu bệnh nhân. Đây là một điểm hỏng hóc phổ biến khi nó già đi.
* Xử lý và tính toán biểu đồ plethysmograph SpO₂.
* Thuật toán đo NIBP.
* **Mạch điều chỉnh nguồn:** Nhiều bộ chuyển đổi DC-DC và bộ điều chỉnh điện áp để cung cấp nguồn điện sạch, ổn định cho tất cả các phần của bo mạch.
* **Giao diện truyền thông:** Bộ điều khiển cho Ethernet, USB và cổng nối tiếp.
* **Đầu nối cho thiết bị ngoại vi:** Cổng cho Bo mạch mở rộng thông số, bảng hiển thị, đầu nối cáp bệnh nhân và cổng bên ngoài.

Các vấn đề và điểm hỏng hóc phổ biến

* **Lỗi lưu trữ (Phổ biến nhất):** Bộ nhớ tích hợp (SSD/eMMC) có tuổi thọ đọc/ghi hữu hạn. Hỏng hóc hoặc lỗi dẫn đến lỗi khởi động, thường được biểu thị bằng các thông báo lỗi như **"Không có hệ thống," "Lỗi khởi động,"** hoặc màn hình bị đóng băng trên màn hình logo .

Lưu ý về dịch vụ và sửa chữa quan trọng

* **Mức độ tích hợp cao:** Thiết kế tích hợp có nghĩa là bạn không thể chỉ thay thế một "module ECG" bị lỗi. Lỗi trong một chức năng tích hợp thường đòi hỏi phải thay thế toàn bộ bo mạch chính.
* **Yêu cầu dịch vụ được ủy quyền:** Bo mạch chính dòng MX là một thành phần rất độc quyền và phức tạp. **Việc sửa chữa và thay thế phải được thực hiện bởi các kỹ sư dịch vụ được ủy quyền của .**
* **Hiệu chuẩn và Phần mềm:** Việc cài đặt một bo mạch chính mới không phải là một thao tác đơn giản. Nó yêu cầu phần mềm dịch vụ chuyên dụng của để:
* Tải phần mềm và cấu hình thiết bị chính xác.
* **Thực hiện hiệu chuẩn an toàn và hiệu suất quan trọng** cho tất cả các thông số tích hợp (ECG, NIBP, v.v.).
* Nếu không có hiệu chuẩn này, màn hình sẽ không đáp ứng các tiêu chuẩn an toàn và độ chính xác đã chỉ định.
