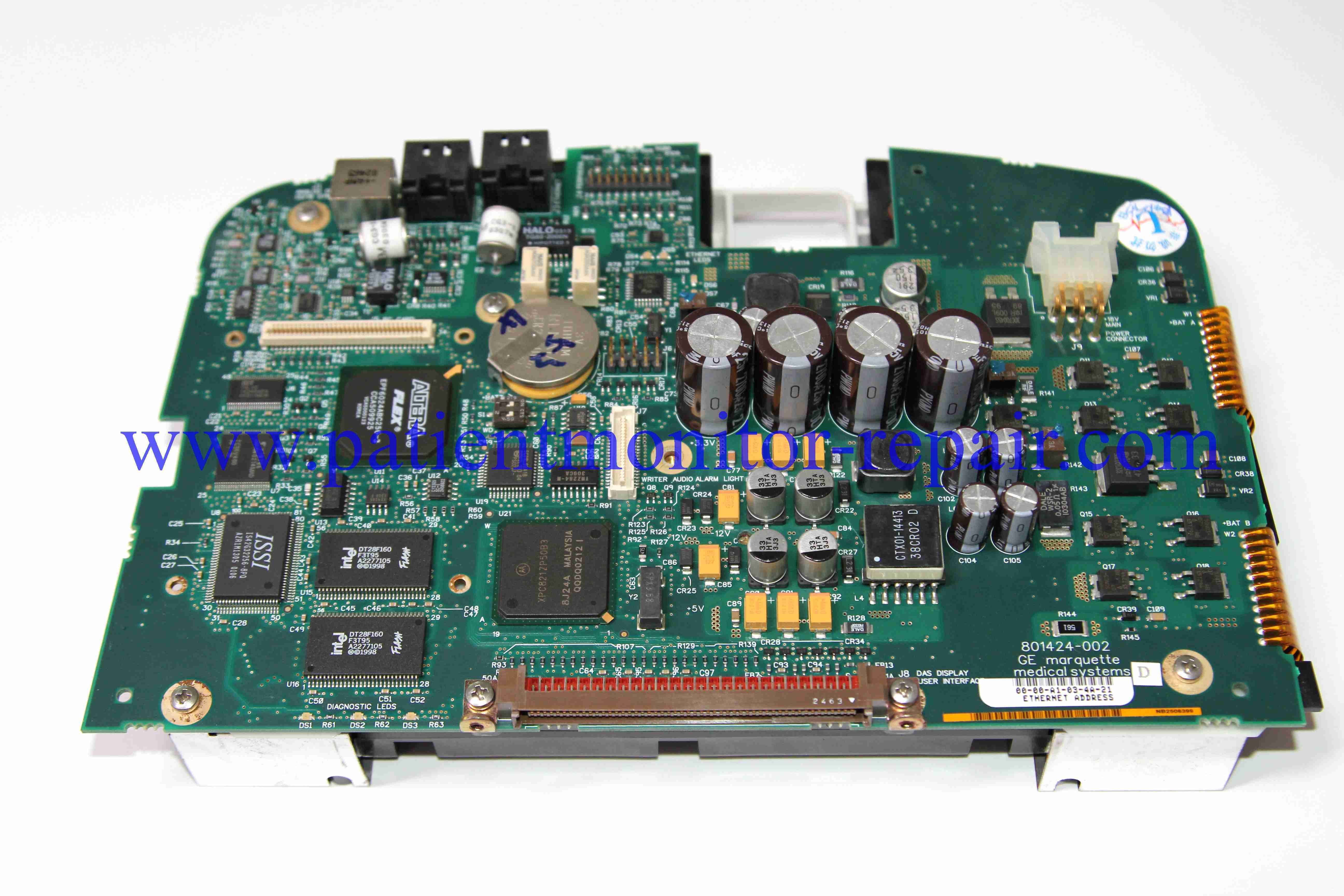

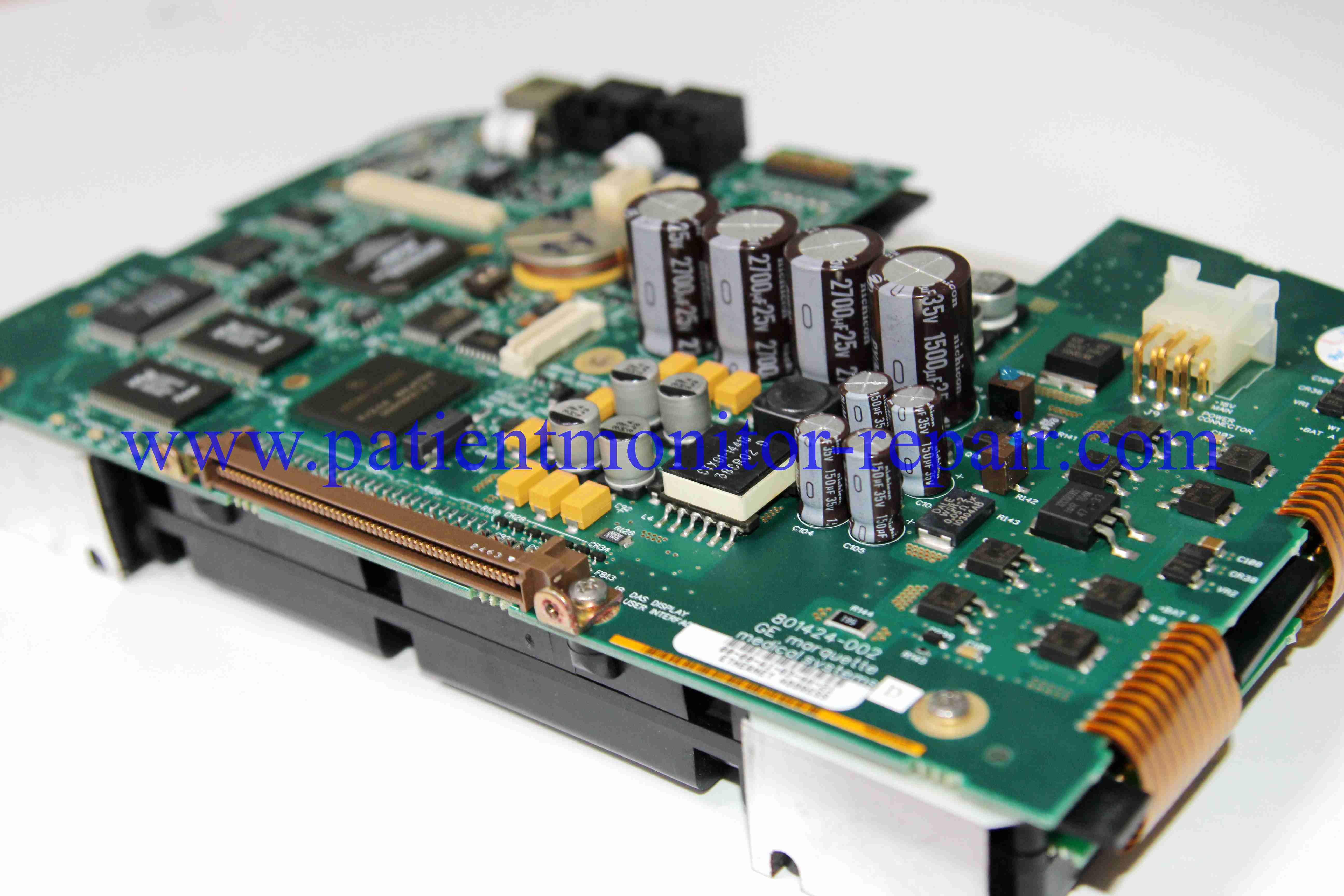

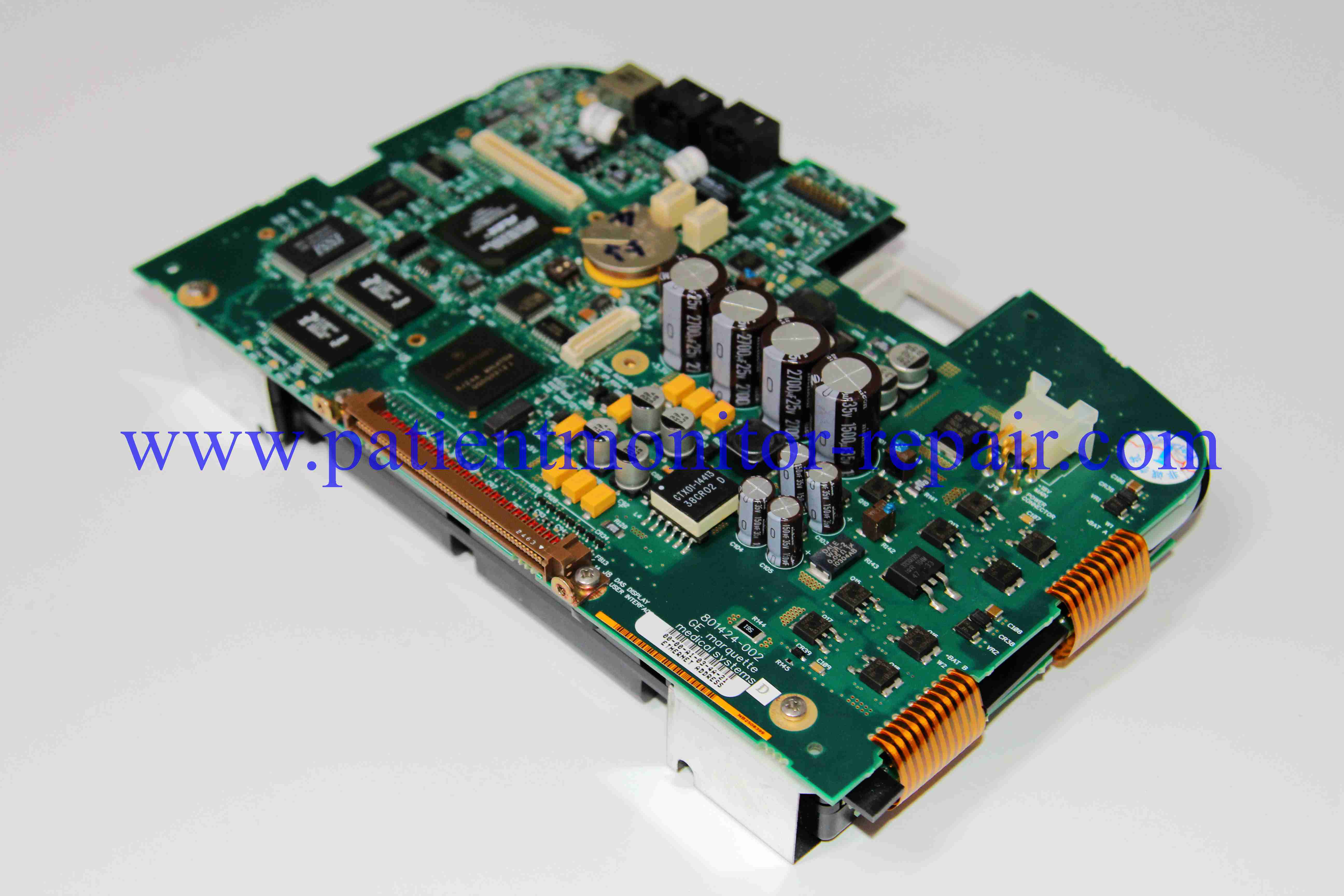

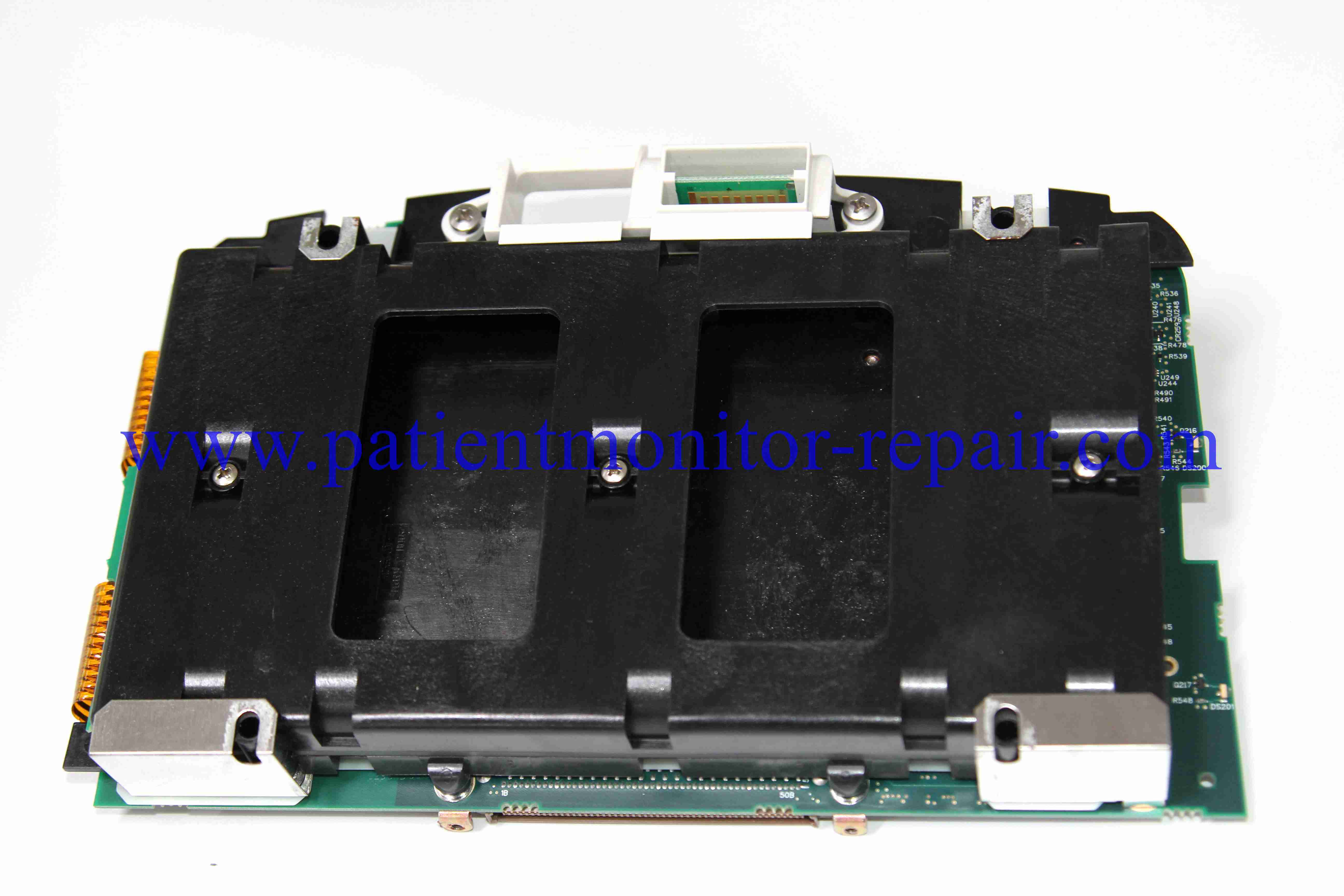

Bảng chính GE DASH3000 4000 5000 Bảng mẹ giám sát bệnh nhân

Mô tả sản phẩm

Dưới đây là một hướng dẫn từng điểm về cách sử dụng GE DASH 3000/4000/5000 máy theo dõi bệnh nhân, được thiết kế choKỹ thuật viên thiết bị y sinh có trình độ (BMET).

Thông báo quan trọng:Bảng chủ là thành phần nội bộ cốt lõi. "Sử dụng" nó đề cập đến các quy trình cài đặt, thử nghiệm và khắc phục sự cố bởikỹ thuật viên được đào tạoĐây không phải là hướng dẫn sử dụng lâm sàng bởi các nhà cung cấp dịch vụ chăm sóc sức khỏe.

1. Các biện pháp phòng ngừa trước khi lắp đặt và an toàn

• Kiểm tra tính tương thích mô hình:Xác nhận bản đồ chủ thay thế là tương thích rõ ràng với mô hình DASH cụ thể của bạn (3000, 4000 hoặc 5000) và cấu hình phần cứng chính xác của nó.Một bảng cho một DASH 5000 có thể không hoạt động trong một DASH 3000 và ngược lại.

• Tắt và ngắt kết nối:Hoàn toàn tắt điện màn hình bệnh nhân, ngắt kết nối với nguồn điện AC và tháo màn hình khỏi tường hoặc cột.

• Bảo vệ xả điện tĩnh (ESD): Phải.Luôn luôn đeo dây đeo cổ tay chống tĩnh được nối đất đúng cách và làm việc trên tấm thảm an toàn ESD.

• Chuẩn bị môi trường:Làm việc ở một khu vực sạch sẽ, có ánh sáng tốt và không bị tĩnh để tránh bị ô nhiễm hoặc làm hỏng vật lý bảng.

• Thu thập các công cụ và tài liệu:Có các công cụ cần thiết (ví dụ, máy xoay Torx, spudgers) và, quan trọng,Sổ tay dịch vụ GE chính thứccho mô hình DASH cụ thể của bạn. Quá trình tháo rời phức tạp và đòi hỏi hướng dẫn chính xác.

2. Loại bỏ bảng chủ cũ

• Tháo rời màn hình:Thực hiện theo các bước chính xác trong hướng dẫn sử dụng để loại bỏ vỏ bên ngoài, viền trước và lắp ráp màn hình để truy cập vào các thành phần bên trong.Quá trình này rất phức tạp và liên quan đến nhiều bước và dây cáp.

• Kết nối tài liệu:Trước khi ngắt kết nối bất cứ điều gì,chụp ảnh độ phân giải caovà tạo sơ đồ của tất cả các dây cáp ruy, dây cáp và đầu nối gắn với bo mạch chủ hiện có.Không kết nối chúng là nguyên nhân chính gây thất bại..

• Kết nối cáp:Nhẹ nhàng ngắt kết nối tất cả các cáp từ bo mạch chủ cũ. Nhiều đầu nối có khóa hoặc khóa ZIF (Zero Insertion Force) phải được lật cẩn thận trước khi cáp có thể được tháo ra.

• Tránh vít và tháo:Tránh vặn bo mạch chủ khỏi các chỗ gắn của nó. Cẩn thận nâng bo mạch thẳng lên và ra khỏi khung, tránh tiếp xúc với các thành phần khác.

3. Cài đặt của bảng chủ mới

• Kiểm tra bảng điều khiển mới:Kiểm tra trực quan bo mạch chủ mới cho bất kỳ dấu hiệu hư hỏng vật lý, chân cong, hoặc kết nối bị hư hại xảy ra trong quá trình vận chuyển.

• Vị trí và đảm bảo:Đặt bo mạch chủ mới đúng với các lỗ gắn. Cẩn thận hạ nó xuống vị trí của nó và an toàn nó bằng các ốc vít chính xác. Tránh bất kỳ uốn cong của bo mạch.

• Kết nối lại cáp:Sử dụng tài liệu trước của bạn (hình ảnh / sơ đồ), có phương pháp kết nối lạitất cảcáp và dây dẫn dây vào vị trí chính xác của họ trên bảng chủ mới.

  • Hãy chắc chắn rằng mọi đầu nối đều được gắn chặt và hoàn toàn.

  • Quan trọng nhất, hãy nhớ mở lại khóa ZIF.trên các đầu nối cáp ruy sau khi chèn.

• Lắp đặt lại màn hình:Cẩn thận đảo ngược quá trình tháo rời để đặt màn hình lại với nhau.

4. Kiểm tra sau khi lắp đặt, hiệu chuẩn và cấu hình

• Khởi động nguồn:Đưa pin vào và kết nối màn hình với nguồn điện AC.

• Quan sát khởi động:Thiết bị sẽ thực hiện tự kiểm tra mở rộng. Quan sát bất kỳ mã lỗi nào (ví dụ: lỗi FPGA, DSP hoặc bộ nhớ) cho thấy cài đặt không chính xác hoặc bảng lỗi.

• Nhập chế độ dịch vụ:Bạn sẽ cần phải truy cập vào ẩnChế độ dịch vụđể hoàn thành việc cài đặt. Điều này thường liên quan đến một chuỗi phím cụ thể khi khởi động (được chi tiết trong hướng dẫn dịch vụ).

• Chế độ điều chỉnh màn hình cảm ứng:Một bước quan trọng. Sử dụng tiện ích hiệu chuẩn trong Chế độ dịch vụ để hiệu chuẩn chính xác màn hình cảm ứng. Một màn hình cảm ứng không hiệu chuẩn sẽ không thể sử dụng được.

• Kiểm tra cấu hình phần cứng:Bảng chủ có thể cần phải được cấu hình trong Chế độ dịch vụ để phù hợp với các tùy chọn phần cứng cụ thể của màn hình (ví dụ: các mô-đun tham số được cài đặt).

• Thực hiện các thử nghiệm chức năng toàn diện:Kiểm tra mọi thông số và chức năng:

  • Hiển thị & chạm:Kiểm tra độ rõ ràng và hiệu chuẩn.

  • ECG, SpO2, NIBP:Sử dụng mô phỏng bệnh nhân để xác minh chất lượng hình sóng và độ chính xác số.

  • Cảnh báo:Kiểm tra tất cả các chức năng báo động.

  • Mạng & Giao diện:Kiểm tra chức năng cổng Ethernet và cổng nối tiếp nếu có.

• Xóa nhật ký lỗi:Sử dụng Chế độ dịch vụ để xóa bất kỳ nhật ký lỗi lịch sử nào từ bo mạch chủ trước đó.

5Tài liệu và tuân thủ

• Ghi lại dịch vụ:Tiếp tục ghi chép kỹ lưỡng toàn bộ thủ tục trong lịch sử dịch vụ của thiết bị. bao gồm ngày, lý do thay thế, số bộ phận của bo mạch chủ cũ và mới,và kết quả của tất cả các thử nghiệm và hiệu chuẩn.

• Tuân thủ quy định:Việc sửa chữa này phải được thực hiện theo các thông số kỹ thuật của GE và các quy định thiết bị y tế có liên quan (ví dụ: FDA, CFDA) để duy trì sự phù hợp và an toàn của thiết bị cho sử dụng lâm sàng.

Lưu ý cuối cùng: Đây là một thủ tục phức tạp chỉ dành cho nhân viên có trình độ cao.Việc lắp đặt không chính xác có thể làm hỏng vĩnh viễn bo mạch chủ mới hoặc các thành phần khác, dẫn đến sửa chữa tốn kém và làm cho thiết bị hỗ trợ sự sống không an toàn cho bệnh nhân sử dụng.
